Tuto n 1 Tutoriel Intermediaire 45 min 35 etapes

Configuration d'une passerelle Debian/Linux

Configurer une passerelle Debian sous VirtualBox pour faire communiquer un reseau en pont et un reseau prive a travers Linux.

Public technique en recherche de procedures claires et reproductibles. 11 avr. 2026 Serie 1
Contexte Preparation Premiere etape Conclusion
Marouane Belmahfoud
Marouane Belmahfoud Administrateur systemes et reseaux en alternance
Commencer la lecture Telecharger le PDF Partager sur LinkedIn
Configuration d'une passerelle Debian/Linux

Repere rapide

45 min lecture utile
35 etapes
Intermediaire niveau vise

Le guide est pense pour une lecture sequentielle, avec commandes, captures et points de verification quand ils sont utiles.

Ce guide couvre

  • Configurer les trois machines virtuelles avec les bons modes reseau VirtualBox
  • Attribuer les adresses IP et activer le routage IP sur la passerelle Debian
  • Ajouter les routes necessaires pour valider la communication bidirectionnelle

3 prerequis pratiques et 0 ressources utiles sont disponibles avant l execution.

Contexte et objectif

Ce tutoriel vous guide pas à pas dans la configuration d'une passerelle réseau Debian/Linux sous VirtualBox. Une passerelle (ou gateway) est une machine qui fait le pont entre deux réseaux différents, permettant aux machines de ces réseaux de communiquer entre elles. Qu'est-ce qu'une passerelle réseau ? Une passerelle réseau est un système qui connecte deux réseaux distincts et transfère les paquets entre eux. Elle dispose d'au moins deux interfaces réseau, chacune connectée à un réseau différent, et effectue du routage IP pour faire transiter les données d'un réseau à l'autre. Fonctionnement du routage IP Le routage IP est le processus par lequel un paquet réseau est acheminé de sa source vers sa destination à travers plusieurs réseaux. La passerelle examine l'adresse IP de destination, consulte sa table de routage, et transfère le paquet vers l'interface appropriée. Pour qu'une machine Linux puisse router des paquets entre ses interfaces, il faut activer le paramètre kernel net.ipv4.ip_forward. Architecture de ce tutoriel Nous allons créer une infrastructure avec trois machines virtuelles sous VirtualBox : - Passerelle Debian : La machine centrale avec deux interfaces réseau (une vers chaque réseau) - Client 1 : Connecté au réseau "Accès par pont" (simule un réseau externe/public) - Client 2 : Connecté au "Réseau privé hôte" (simule un réseau interne/privé) Objectif final : Client 1 et Client 2, situés sur deux réseaux différents, pourront communiquer en passant par la passerelle.

Preparation

Avant d executer

  • VirtualBox et les trois VM Debian a importer
  • Un acces sudo sur les machines du lab
  • Un reseau local qui autorise le mode acces par pont pour les tests
Etape 1

Importer la VM dans VirtualBox

2 min

Importer les trois machines virtuelles necessaires dans VirtualBox.

Ouvrez VirtualBox et cliquez sur le bouton Importer pour importer une machine virtuelle. Vous allez devoir répéter cette opération pour importer le...

Importer la VM dans VirtualBox
Capture de l etape 0

Explication

Ouvrez VirtualBox et cliquez sur le bouton Importer pour importer une machine virtuelle. Vous allez devoir répéter cette opération pour importer les trois VM : client1, client2 et passerelle.

Details complementaires

Les fichiers .ova sont des archives contenant des machines virtuelles préconfigurées. Ils permettent de distribuer et déployer facilement des environnements virtuels.

Etape 2

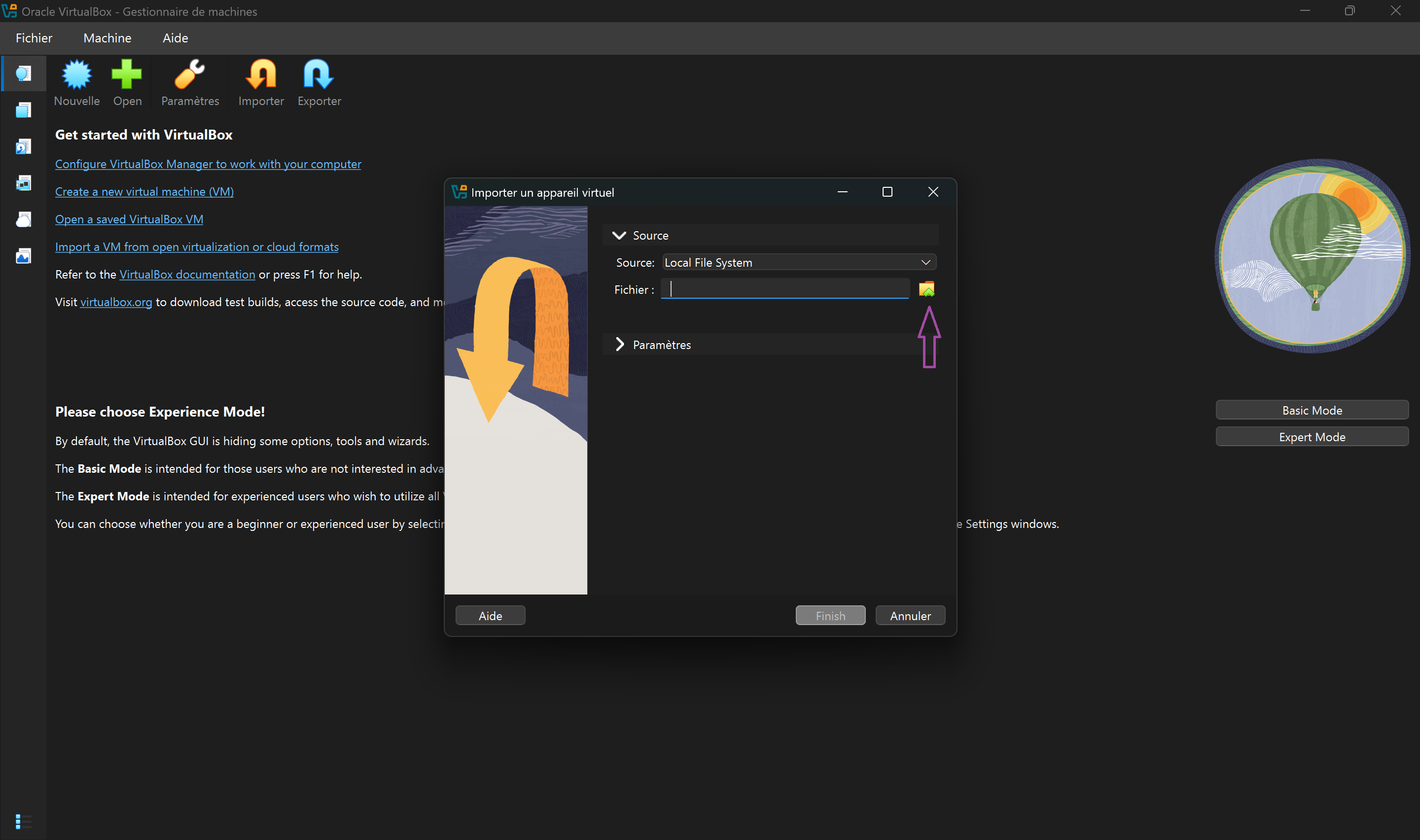

Sélectionner le fichier .ova

2 min

Localiser et selectionner le fichier .ova de la premiere VM a importer.

Cliquez sur l'icône fichier jaune pour parcourir vos fichiers et sélectionner le fichier client1.ova. Cette manipulation sera répétée pour toutes l...

Sélectionner le fichier .ova
Capture de l etape 1

Explication

Cliquez sur l'icône fichier jaune pour parcourir vos fichiers et sélectionner le fichier client1.ova. Cette manipulation sera répétée pour toutes les VM.

Etape 3

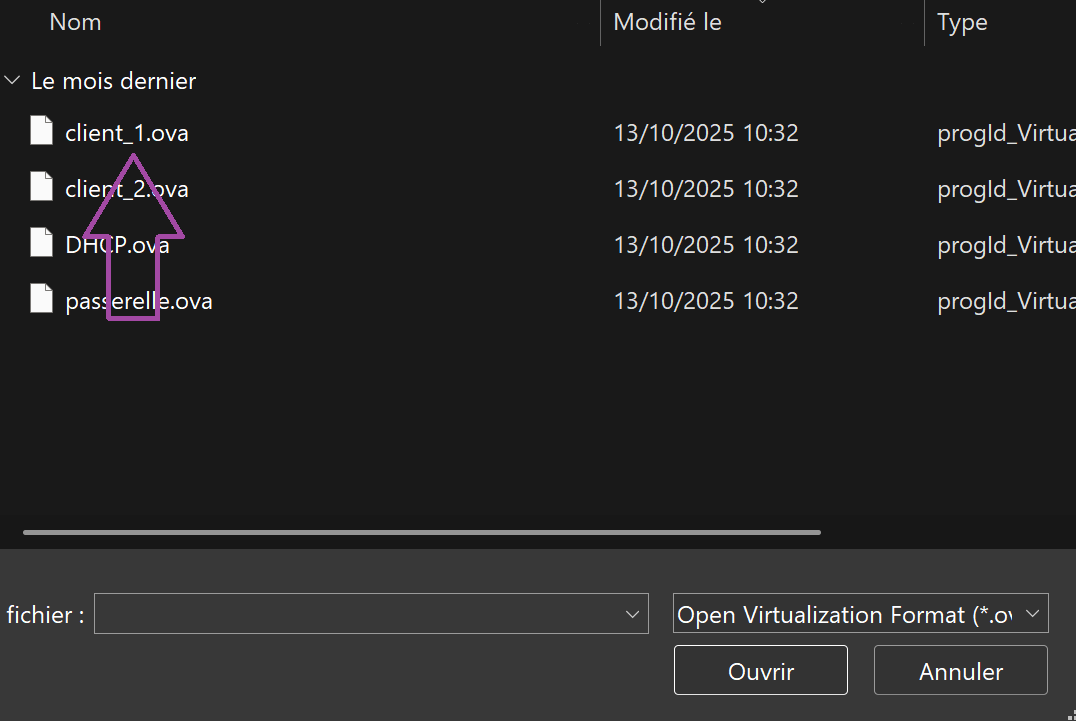

Parcourir et sélectionner

2 min

Naviguer dans le gestionnaire de fichiers pour choisir le bon fichier client1.ova.

Dans le gestionnaire de fichiers, naviguez jusqu'au dossier contenant vos fichiers .ova et sélectionnez client1.ova pour l'importer.

Parcourir et sélectionner
Capture de l etape 2

Explication

Dans le gestionnaire de fichiers, naviguez jusqu'au dossier contenant vos fichiers .ova et sélectionnez client1.ova pour l'importer.

Etape 4

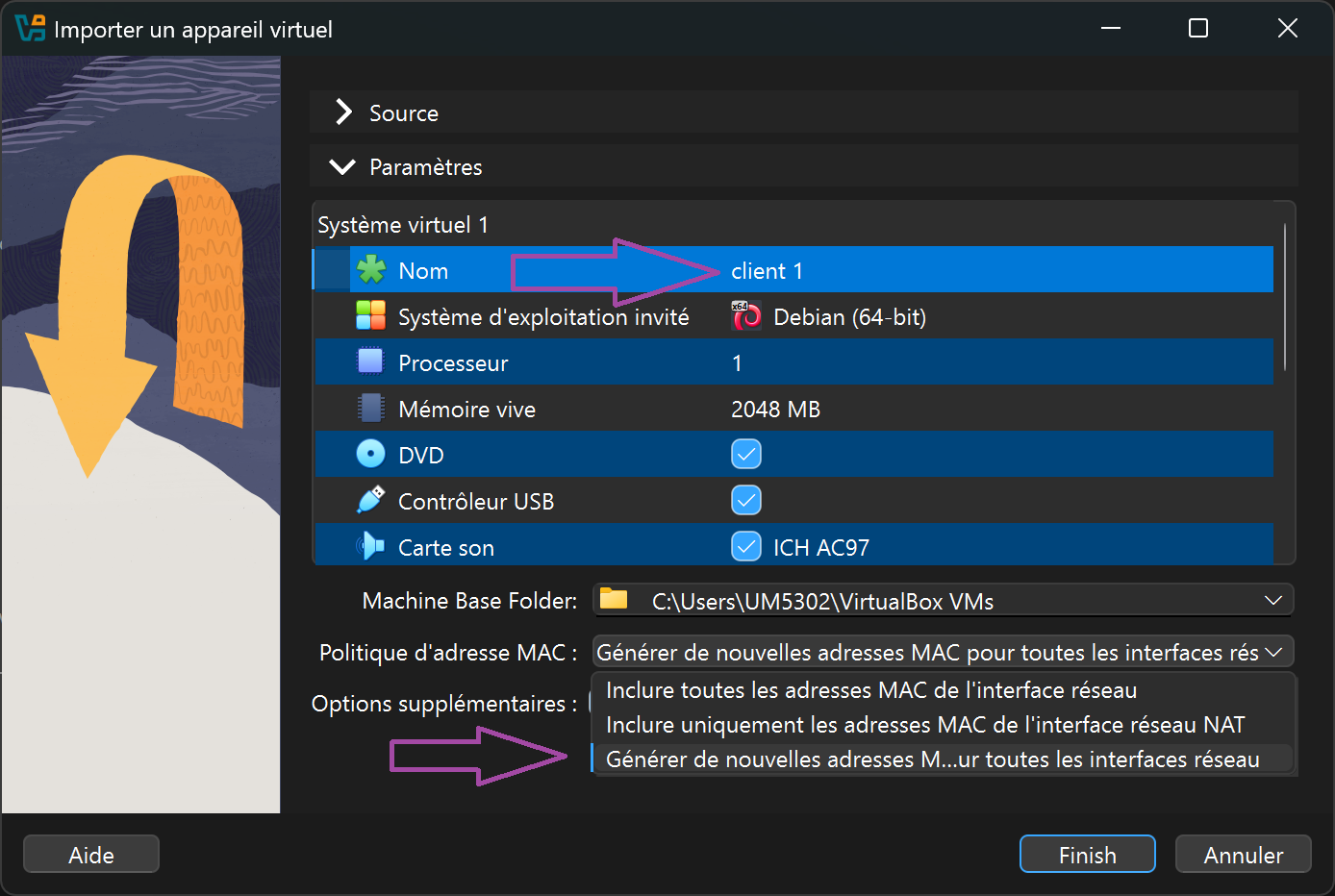

Renommer et configurer les adresses MAC

2 min

Renommer la VM et generer de nouvelles adresses MAC pour eviter les conflits reseau.

Dans le champ 'Nom', renommez la machine en client1. Dans 'Politique d'adresse MAC', ouvrez le menu déroulant et sélectionnez : 'Générer de nouvell...

Renommer et configurer les adresses MAC
Capture de l etape 3

Explication

Dans le champ 'Nom', renommez la machine en client1. Dans 'Politique d'adresse MAC', ouvrez le menu déroulant et sélectionnez : 'Générer de nouvelles adresses MAC pour toutes les interfaces réseau.'

Details complementaires

Pourquoi générer de nouvelles adresses MAC ? Chaque interface réseau a une adresse MAC unique qui l'identifie sur le réseau. Si plusieurs VM partagent la même adresse MAC (issue du fichier .ova d'origine), cela créera des conflits réseau. Générer de nouvelles adresses MAC garantit l'unicité de chaque machine.

Etape 5

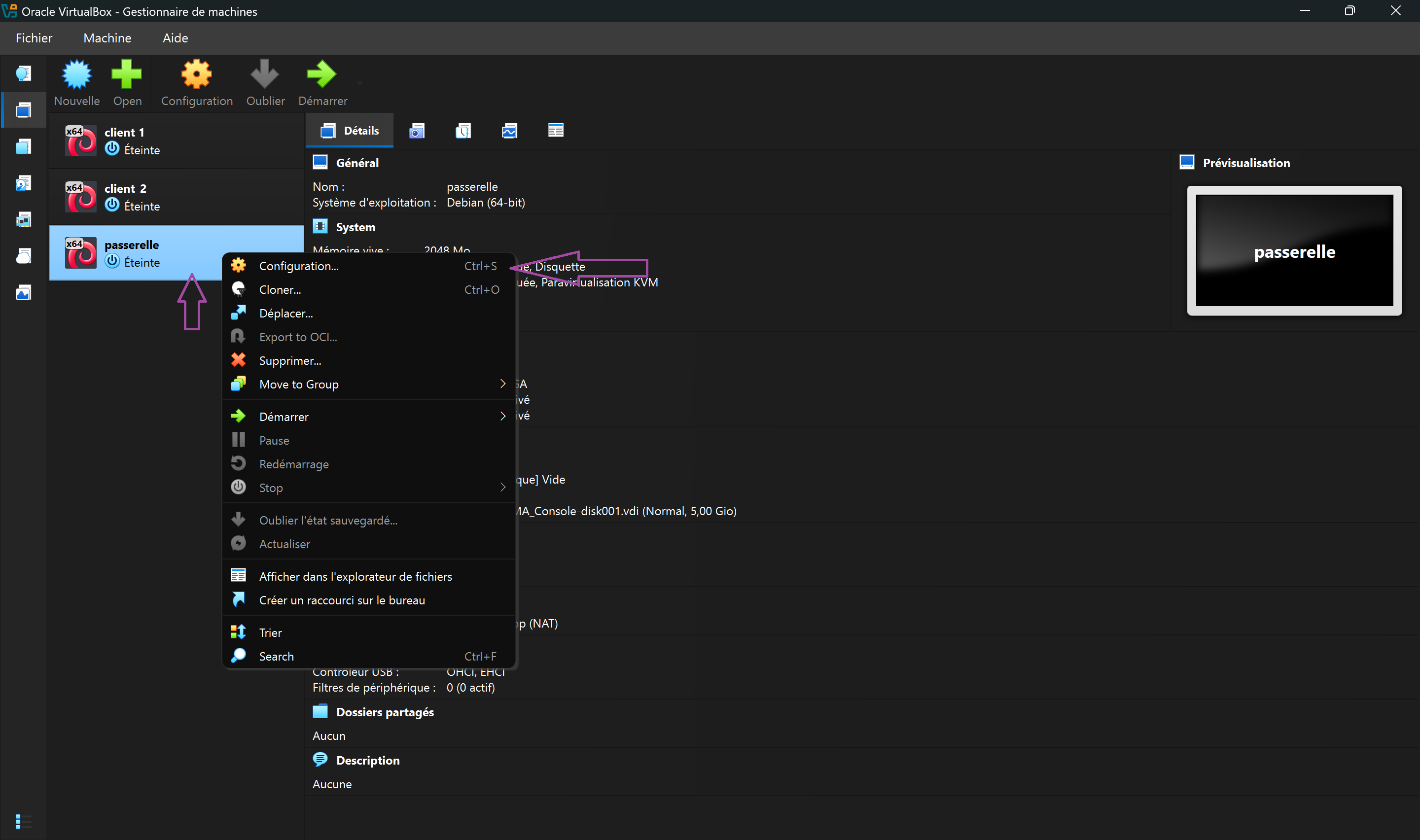

Configuration de la VM passerelle

2 min

Acceder aux parametres de la VM passerelle pour configurer ses interfaces reseau.

Une fois les trois VM importées, faites un clic droit sur la VM passerelle et sélectionnez Configuration pour modifier ses paramètres réseau.

Configuration de la VM passerelle
Capture de l etape 4

Explication

Une fois les trois VM importées, faites un clic droit sur la VM passerelle et sélectionnez Configuration pour modifier ses paramètres réseau.

Etape 6

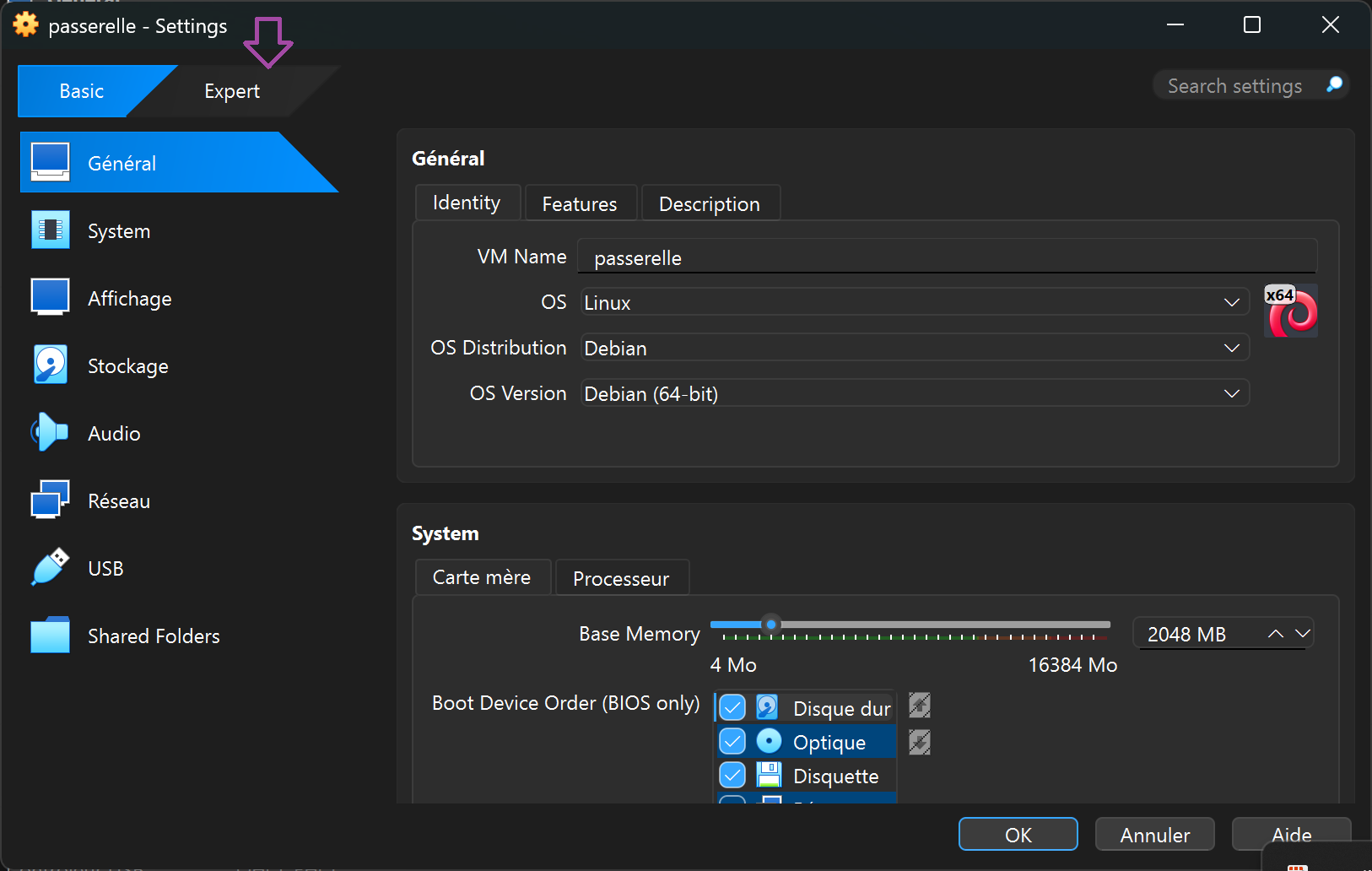

Activer le Mode Expert

2 min

Activer le mode expert pour acceder aux options avancees de configuration reseau.

Dans la fenêtre Configuration, cliquez sur le bouton Mode Expert en bas pour afficher tous les paramètres avancés nécessaires à la configuration ré...

Activer le Mode Expert
Capture de l etape 5

Explication

Dans la fenêtre Configuration, cliquez sur le bouton Mode Expert en bas pour afficher tous les paramètres avancés nécessaires à la configuration réseau.

Etape 7

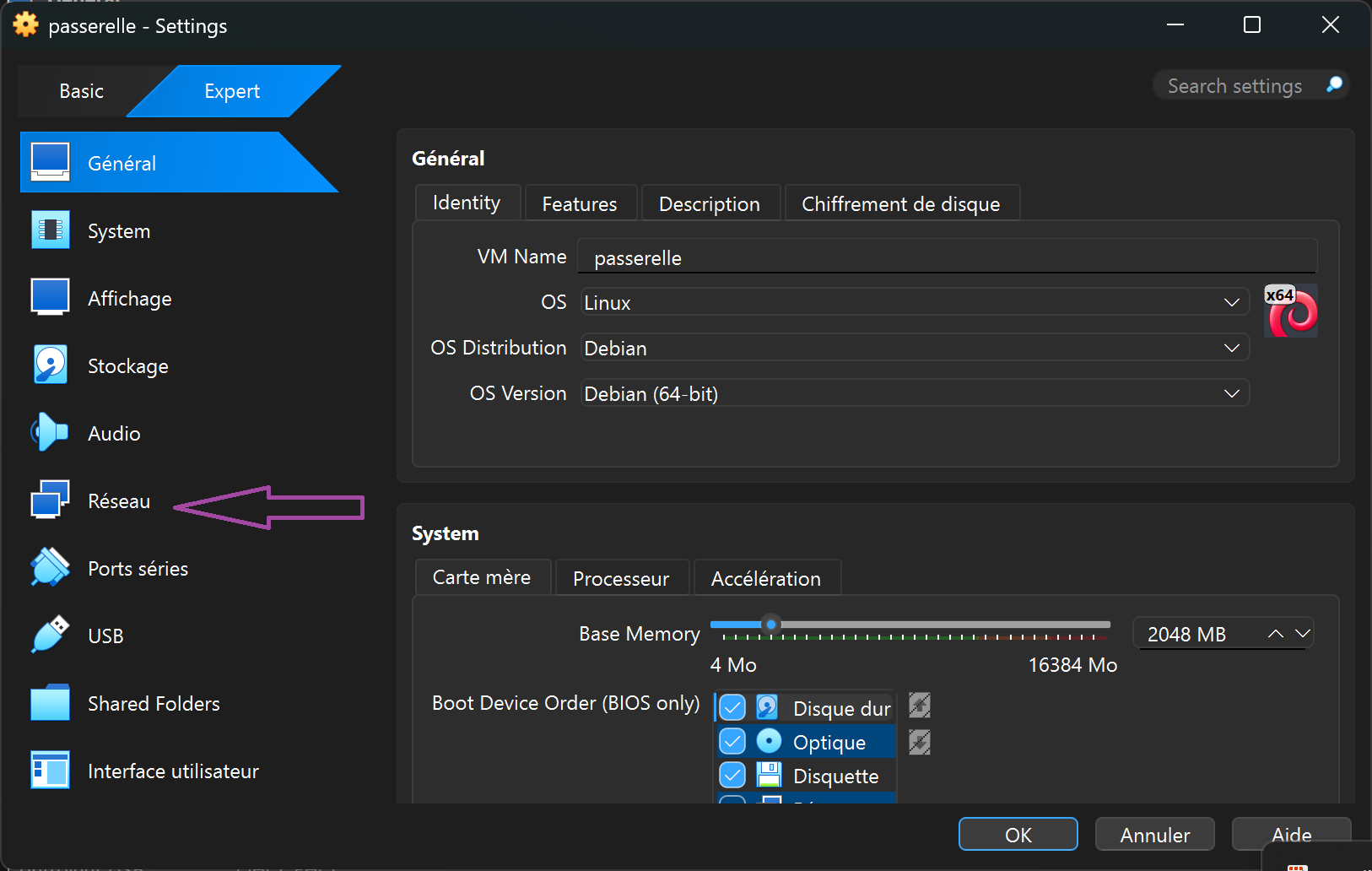

Accéder aux paramètres réseau

2 min

Ouvrir l onglet Reseau pour modifier les adaptateurs de la passerelle.

Cliquez sur l'onglet Réseau pour modifier les paramètres des adaptateurs réseau de la passerelle.

Accéder aux paramètres réseau
Capture de l etape 6

Explication

Cliquez sur l'onglet Réseau pour modifier les paramètres des adaptateurs réseau de la passerelle.

Etape 8 Etape cle

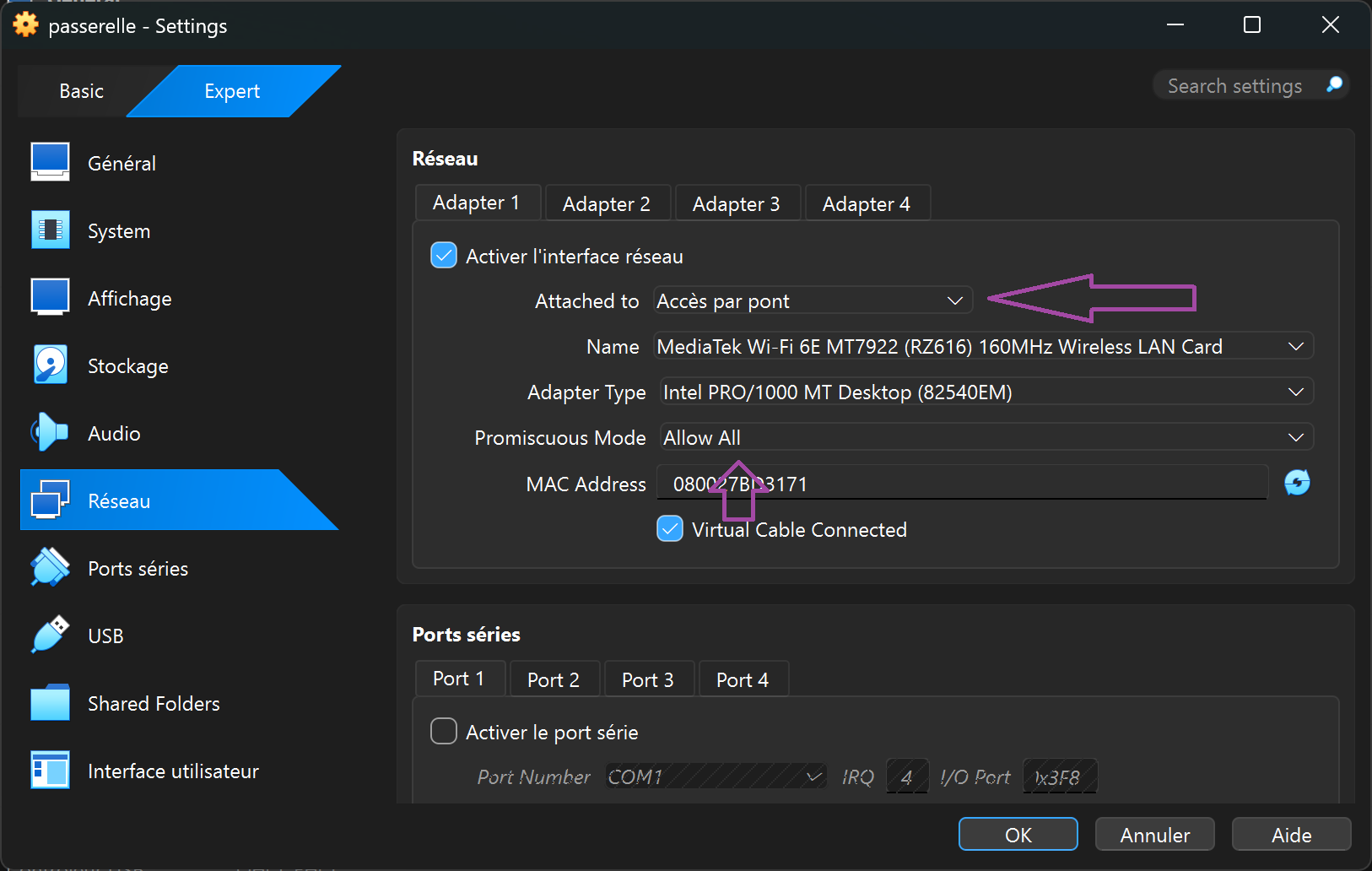

Configuration Adaptateur 1 - Accès par pont

2 min

Configurer l Adaptateur 1 en mode Acces par pont avec le mode promiscuite Allow All.

Activez l'interface réseau si ce n'est pas déjà coché. Dans 'Attaché à', choisissez Accès par pont. Dans 'Mode promiscuité', choisissez Allow All.

Configuration Adaptateur 1 - Accès par pont
Capture de l etape 7

Explication

Activez l'interface réseau si ce n'est pas déjà coché. Dans 'Attaché à', choisissez Accès par pont. Dans 'Mode promiscuité', choisissez Allow All.

Details complementaires

Qu'est-ce que l'Accès par pont ? Le mode "Accès par pont" (Bridge) connecte la VM directement à votre réseau physique via l'interface réseau de votre machine hôte. La VM apparaît comme une machine physique distincte sur le réseau et peut obtenir sa propre adresse IP via le routeur/DHCP de votre réseau local. Pourquoi Allow All en mode promiscuité ? Le mode promiscuité permet à l'interface réseau de capturer tout le trafic réseau qui passe, même les paquets qui ne lui sont pas destinés. C'est essentiel pour une passerelle qui doit router du trafic entre deux réseaux.

Etape 9 Etape cle

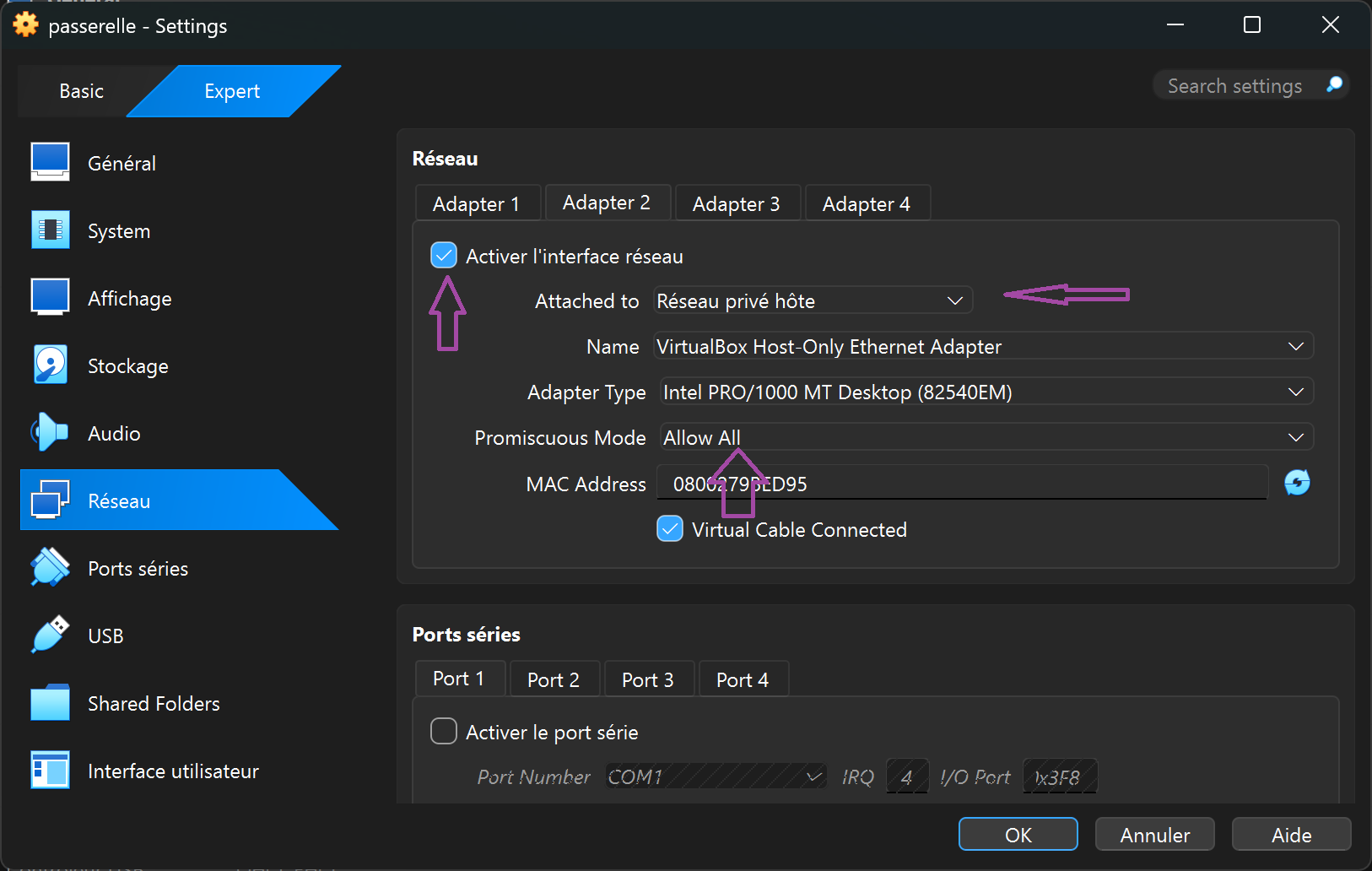

Configuration Adaptateur 2 - Réseau privé hôte

2 min

Configurer l Adaptateur 2 en Reseau prive hote pour connecter la passerelle au reseau interne.

Allez sur l'onglet Adaptateur 2. Activez l'interface réseau. Choisissez Réseau privé hôte. 'Promiscuité' → Allow All. Ces réglages connectent la pa...

Configuration Adaptateur 2 - Réseau privé hôte
Capture de l etape 8

Explication

Allez sur l'onglet Adaptateur 2. Activez l'interface réseau. Choisissez Réseau privé hôte. 'Promiscuité' → Allow All. Ces réglages connectent la passerelle à deux réseaux distincts.

Details complementaires

Qu'est-ce que le Réseau privé hôte ? Le "Réseau privé hôte" (Host-only) crée un réseau virtuel isolé entre l'hôte et les VM. Les machines sur ce réseau peuvent communiquer entre elles et avec l'hôte, mais pas avec l'extérieur directement (sauf via une passerelle comme celle que nous configurons).

Etape 10

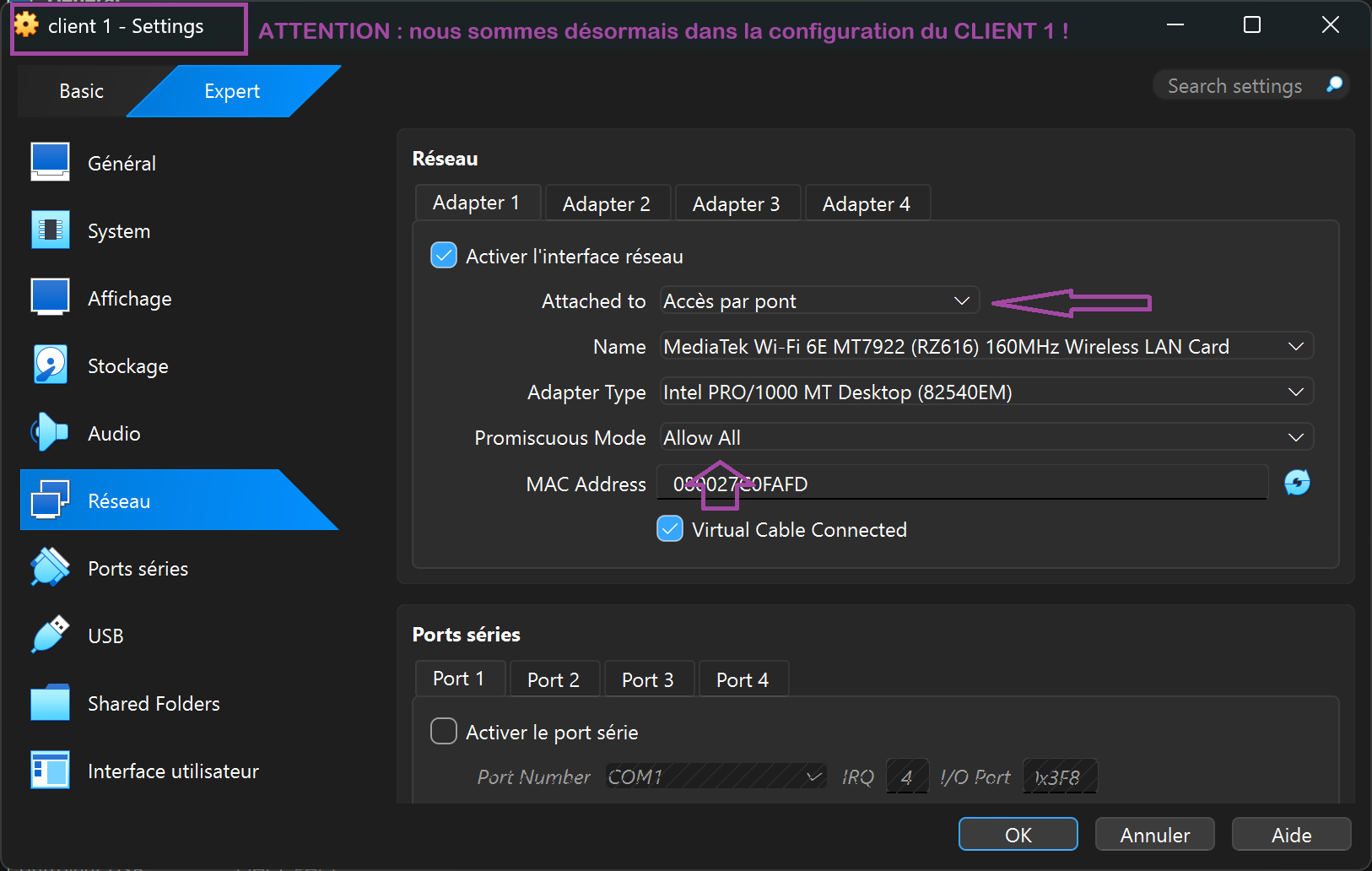

Configuration réseau Client 1

2 min

Configurer l Adaptateur 1 de Client 1 en Acces par pont pour le placer sur le meme reseau que la passerelle.

Même procédure pour client1 : Configuration → Réseau → Adaptateur 1 → Accès par pont. Promiscuité → Allow All. Ne modifiez pas l'adaptateur 2 pour...

Configuration réseau Client 1
Capture de l etape 9

Explication

Même procédure pour client1 : Configuration → Réseau → Adaptateur 1 → Accès par pont. Promiscuité → Allow All. Ne modifiez pas l'adaptateur 2 pour client1.

Details complementaires

Client 1 sera sur le même réseau que l'Adaptateur 1 de la passerelle (réseau pont).

Etape 11

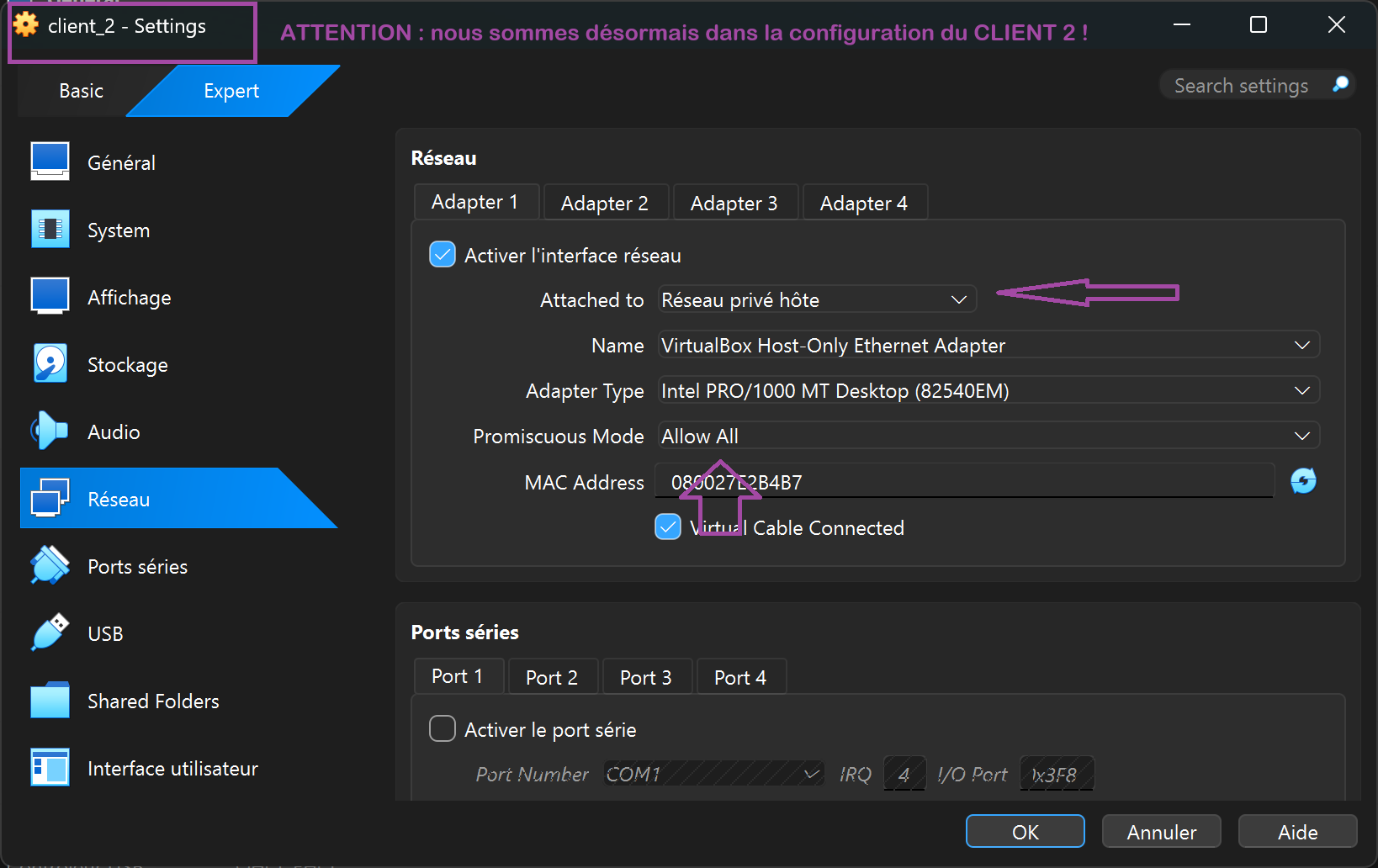

Configuration réseau Client 2

2 min

Configurer l Adaptateur 1 de Client 2 en Reseau prive hote pour le placer sur le reseau interne.

Configuration du client2 : Adaptateur 1 → Réseau privé hôte. Promiscuité → Allow All.

Configuration réseau Client 2
Capture de l etape 10

Explication

Configuration du client2 : Adaptateur 1 → Réseau privé hôte. Promiscuité → Allow All.

Details complementaires

Client 2 sera sur le même réseau que l'Adaptateur 2 de la passerelle (réseau privé).

Etape 12

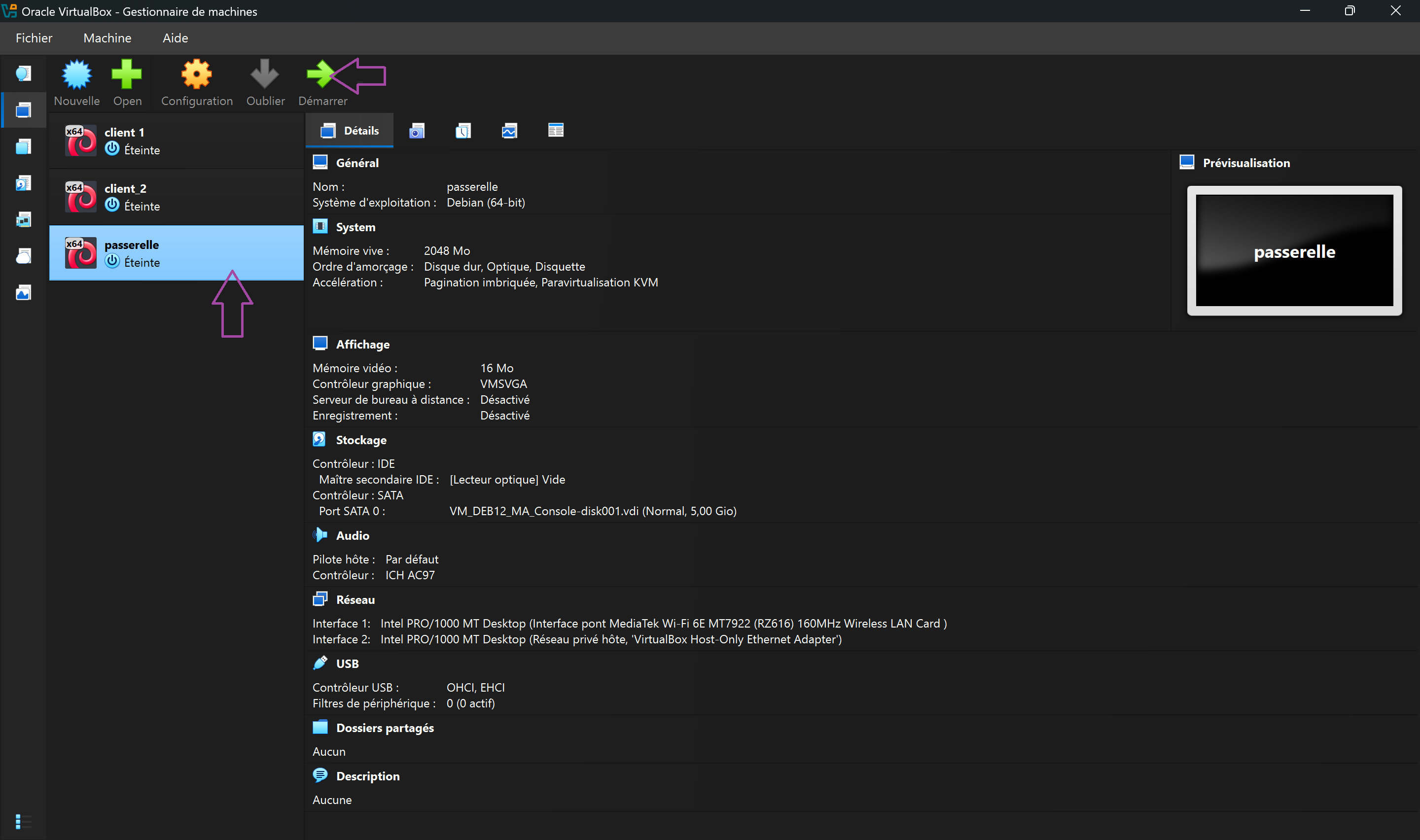

Démarrer la VM Passerelle

2 min

Demarrer la VM passerelle pour commencer la configuration logicielle.

Fermez les fenêtres de configuration avec OK. Sélectionnez la VM Passerelle, puis cliquez sur le bouton Démarrer (flèche verte) pour la lancer.

Démarrer la VM Passerelle
Capture de l etape 11

Explication

Fermez les fenêtres de configuration avec OK. Sélectionnez la VM Passerelle, puis cliquez sur le bouton Démarrer (flèche verte) pour la lancer.

Etape 13

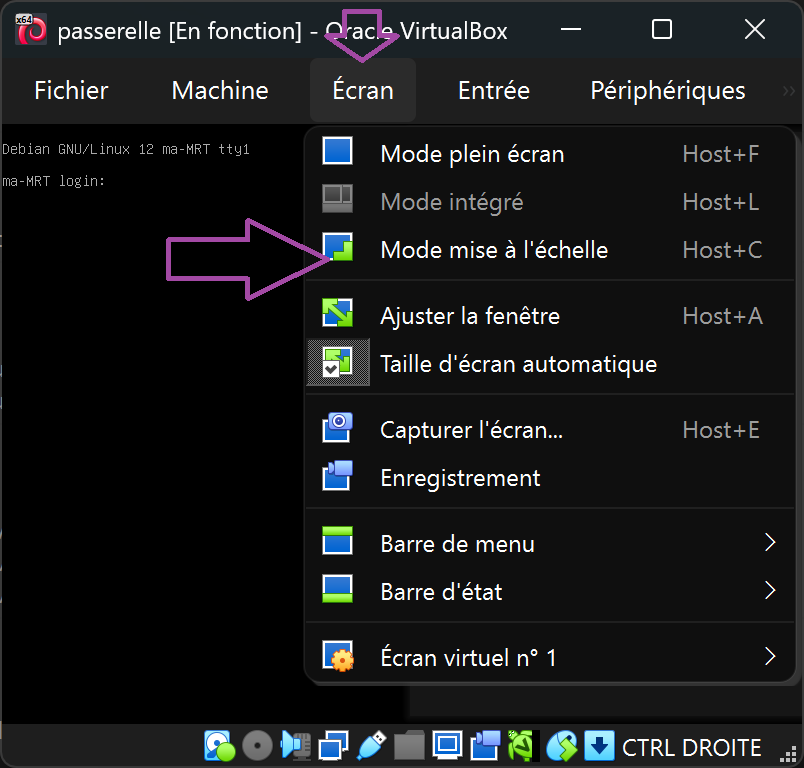

Mode mise à l'échelle

2 min

Agrandir la fenetre de la VM pour travailler plus confortablement.

Pendant le démarrage de la VM, cliquez sur Affichage → Mode mise à l'échelle pour agrandir la fenêtre et travailler plus confortablement.

Mode mise à l'échelle
Capture de l etape 12

Explication

Pendant le démarrage de la VM, cliquez sur Affichage → Mode mise à l'échelle pour agrandir la fenêtre et travailler plus confortablement.

Etape 14 Etape cle

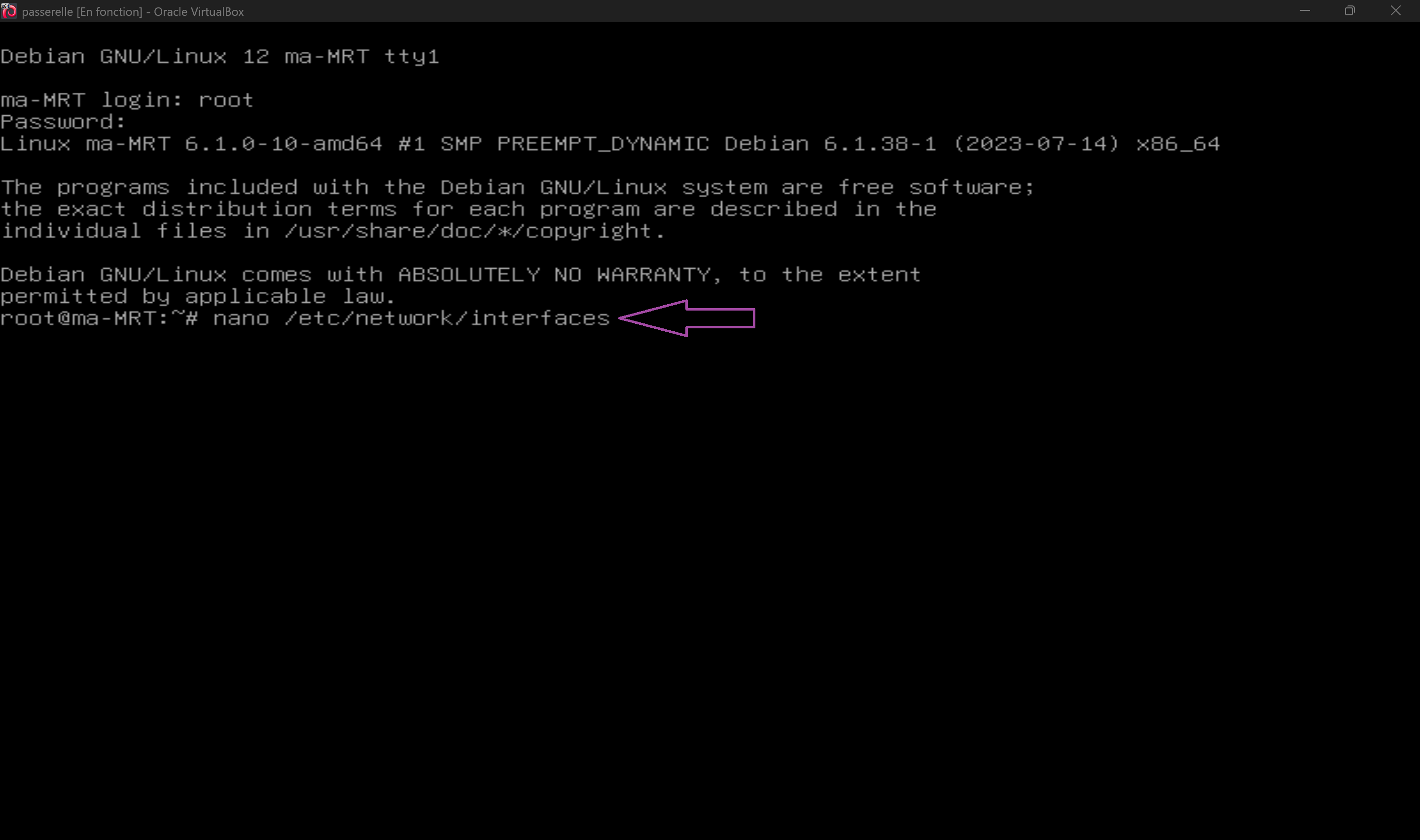

Éditer la configuration réseau

2 min

Ouvrir le fichier /etc/network/interfaces pour configurer les interfaces reseau de la passerelle.

Une fois connecté sur la passerelle Debian, éditez le fichier de configuration réseau avec la commande suivante. Ce fichier définit la configuratio...

Éditer la configuration réseau
Capture de l etape 13

Explication

Une fois connecté sur la passerelle Debian, éditez le fichier de configuration réseau avec la commande suivante. Ce fichier définit la configuration de toutes les interfaces réseau de la machine.

Commande
sudo nano /etc/network/interfaces
Etape 15 Etape cle

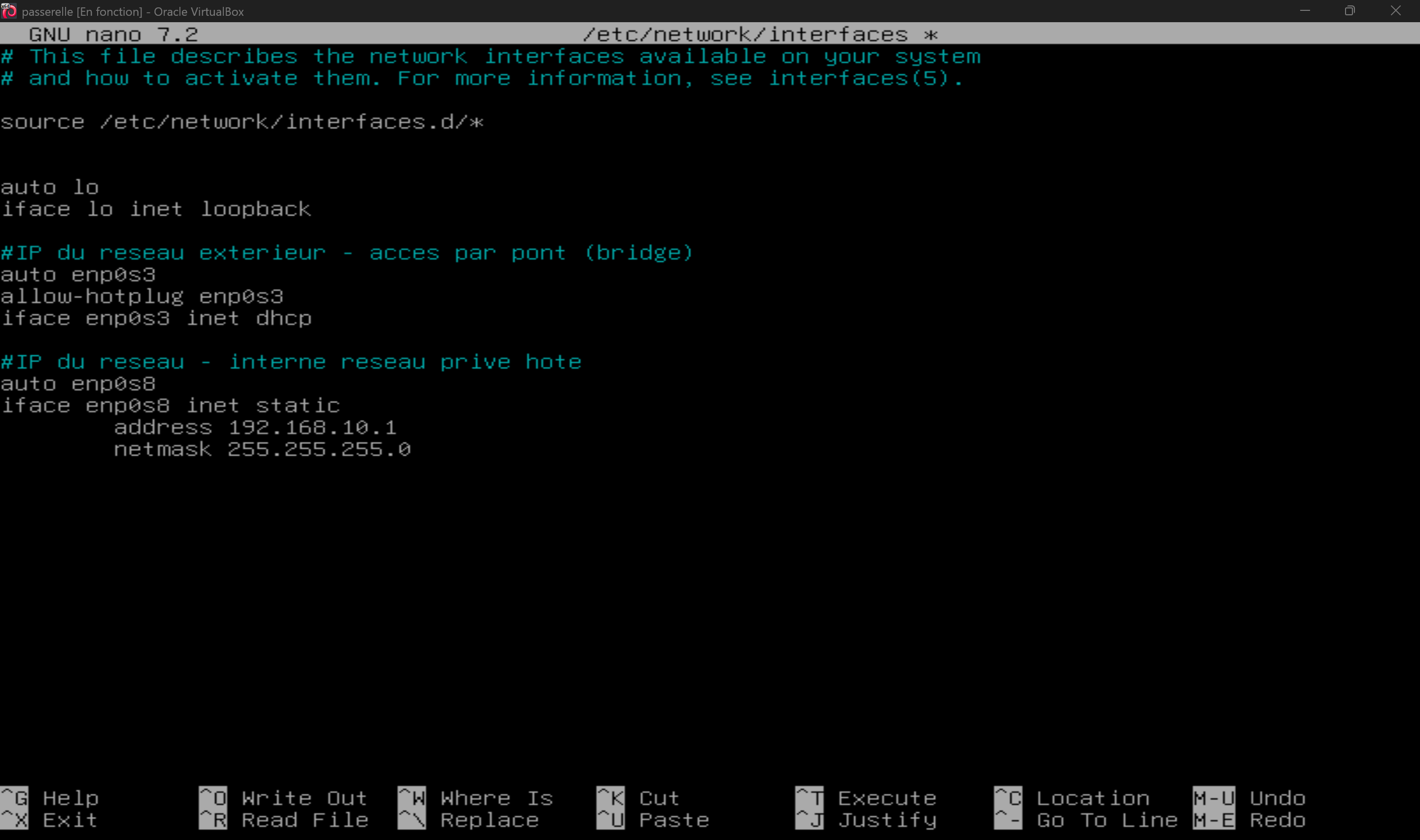

Configuration des interfaces réseau

2 min

Definir enp0s3 en DHCP et enp0s8 en IP statique 192.168.10.1 pour relier les deux reseaux.

Dans le fichier interfaces, configurez enp0s3 en DHCP (pour obtenir une IP automatiquement depuis votre routeur) et enp0s8 en IP statique (192.168....

Configuration des interfaces réseau
Capture de l etape 14

Explication

Dans le fichier interfaces, configurez enp0s3 en DHCP (pour obtenir une IP automatiquement depuis votre routeur) et enp0s8 en IP statique (192.168.10.1/24 pour le réseau privé).

Commande
auto lo
iface lo inet loopback

auto enp0s3
iface enp0s3 inet dhcp

auto enp0s8
iface enp0s8 inet static
    address 192.168.10.1
    netmask 255.255.255.0

Details complementaires

Explication de la configuration - enp0s3 inet dhcp : Interface connectée au réseau pont, obtient son IP automatiquement - enp0s8 inet static : Interface du réseau privé avec IP fixe 192.168.10.1 - netmask 255.255.255.0 : Correspond à un réseau /24 (256 adresses possibles) L'IP statique 192.168.10.1 sera l'adresse de la passerelle pour toutes les machines du réseau privé.

Etape 16

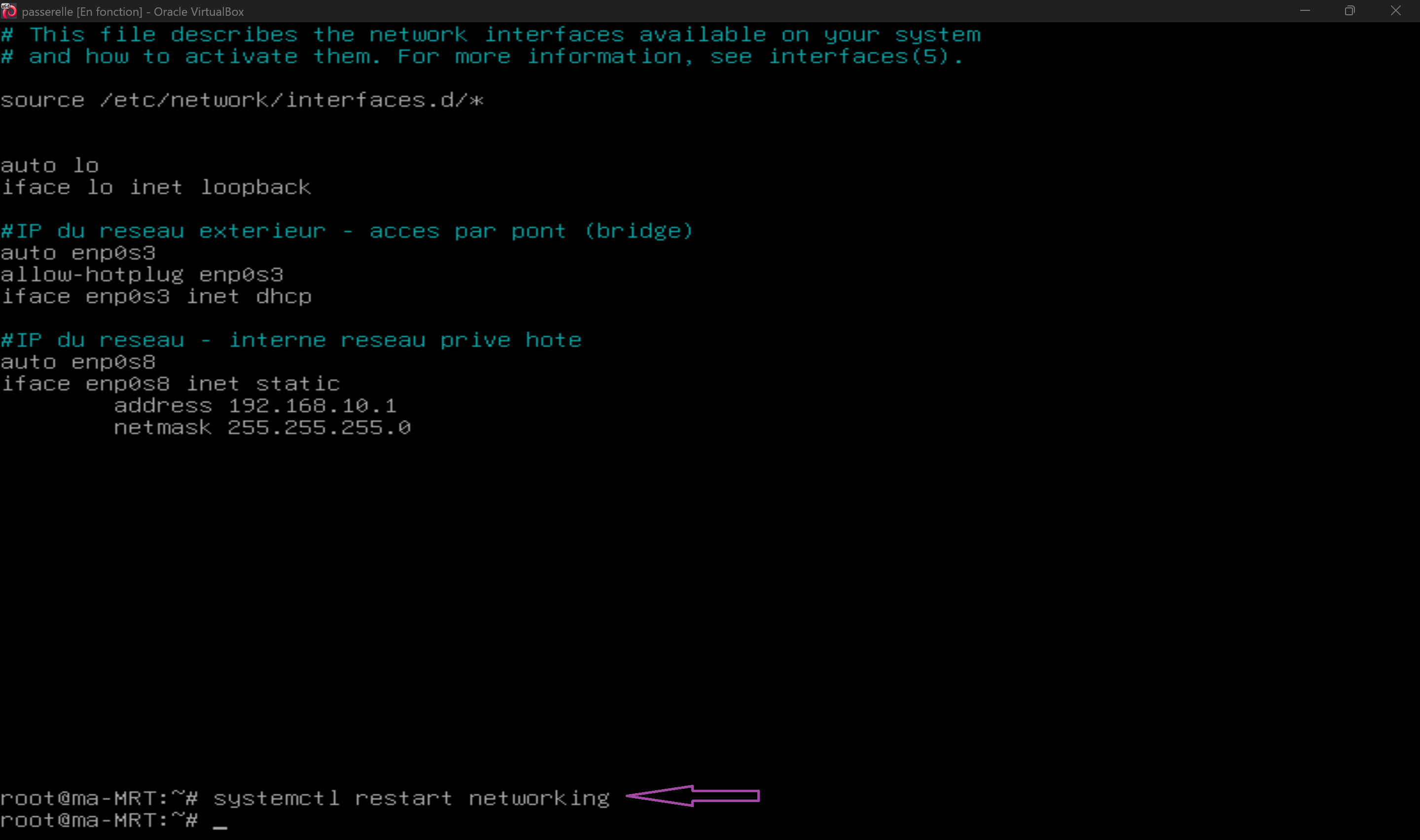

Sauvegarder et redémarrer le réseau

2 min

Sauvegarder la configuration et redemarrer le service reseau pour appliquer les changements.

Sauvegardez le fichier (Ctrl+O, Entrée, Ctrl+X). Puis redémarrez le service réseau pour appliquer les changements.

Sauvegarder et redémarrer le réseau
Capture de l etape 15

Explication

Sauvegardez le fichier (Ctrl+O, Entrée, Ctrl+X). Puis redémarrez le service réseau pour appliquer les changements.

Commande
sudo systemctl restart networking
Etape 17 Etape cle

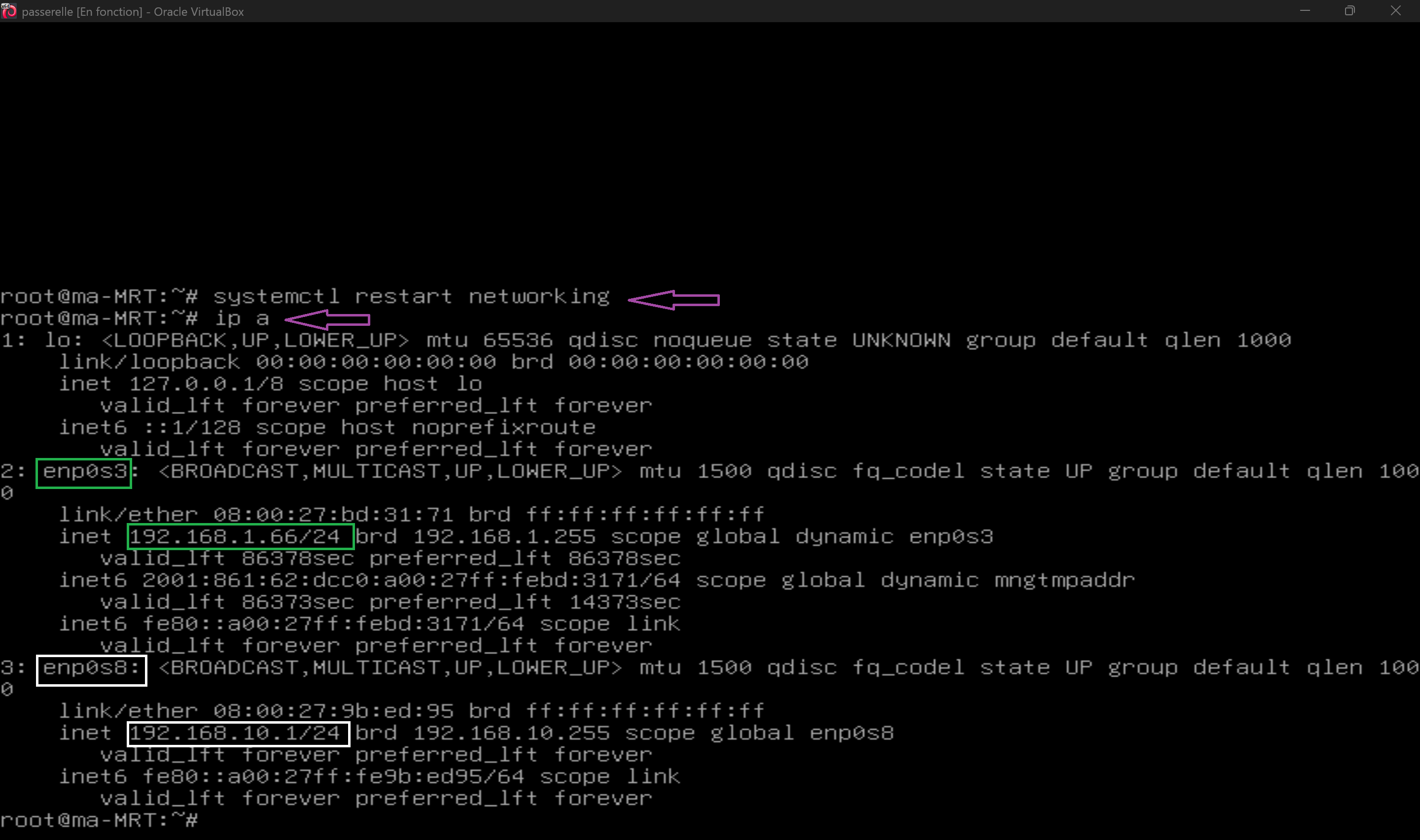

Vérifier les interfaces réseau

2 min

Verifier que les deux interfaces ont bien recu leurs adresses IP respectives.

Vérifiez que les interfaces sont bien configurées avec la commande ip a. Vous devriez voir enp0s3 avec une IP obtenue via DHCP et enp0s8 avec l'IP...

Vérifier les interfaces réseau
Capture de l etape 16

Explication

Vérifiez que les interfaces sont bien configurées avec la commande ip a. Vous devriez voir enp0s3 avec une IP obtenue via DHCP et enp0s8 avec l'IP statique 192.168.10.1.

Commande
ip a
Bloc de configuration
enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP>
    inet 192.168.1.66/24

enp0s8: <BROADCAST,MULTICAST,UP,LOWER_UP>
    inet 192.168.10.1/24
Exemple supplementaire
{`enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP>
    inet 192.168.1.66/24

enp0s8: <BROADCAST,MULTICAST,UP,LOWER_UP>
    inet 192.168.10.1/24`}

Details complementaires

Exemple de sortie attendue

Etape 18 Etape cle

Ouvrir le fichier sysctl.conf

2 min

Ouvrir le fichier sysctl.conf pour activer le routage IP entre les interfaces.

Ouvrez le fichier de configuration système pour activer le forwarding IP. Ce fichier contient les paramètres du kernel Linux.

Ouvrir le fichier sysctl.conf
Capture de l etape 19

Explication

Ouvrez le fichier de configuration système pour activer le forwarding IP. Ce fichier contient les paramètres du kernel Linux.

Commande
sudo nano /etc/sysctl.conf
Etape 19

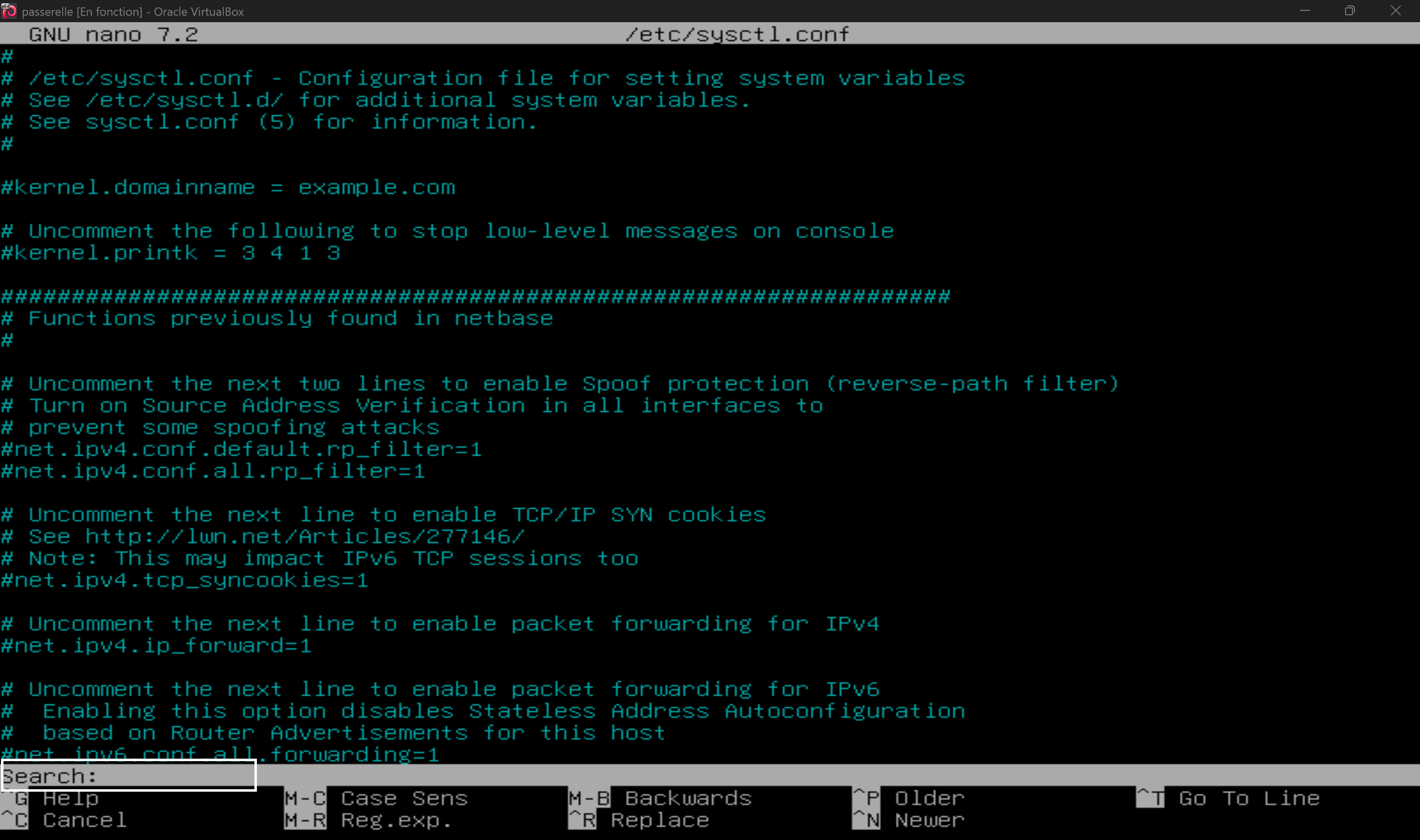

Rechercher net.ipv4.ip_forward

2 min

Localiser la ligne net.ipv4.ip_forward dans le fichier de configuration.

Dans le fichier, recherchez la ligne contenant net.ipv4.ip_forward. Elle est probablement commentée (avec un # devant).

Rechercher net.ipv4.ip_forward
Capture de l etape 20

Explication

Dans le fichier, recherchez la ligne contenant net.ipv4.ip_forward. Elle est probablement commentée (avec un # devant).

Etape 20 Etape cle

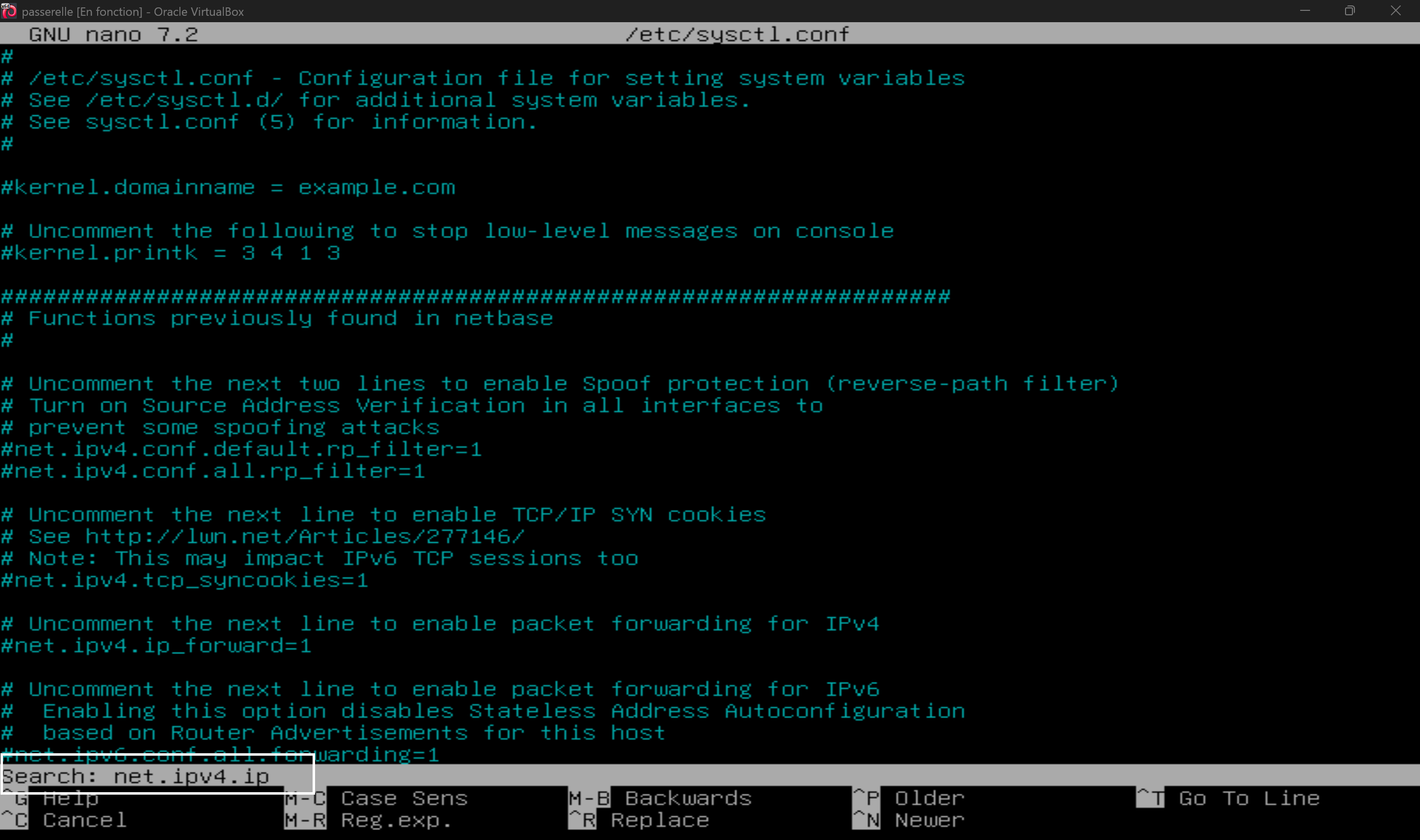

Activer le transfert IP

2 min

Activer le transfert IP pour permettre a la passerelle de router les paquets entre les deux reseaux.

Décommentez la ligne en retirant le # devant et assurez-vous qu'elle est définie à 1. Cette ligne active le transfert de paquets entre interfaces,...

Activer le transfert IP
Capture de l etape 21

Explication

Décommentez la ligne en retirant le # devant et assurez-vous qu'elle est définie à 1. Cette ligne active le transfert de paquets entre interfaces, ce qui transforme votre machine Linux en routeur/passerelle.

Commande
net.ipv4.ip_forward=1

Details complementaires

Qu'est-ce que l'IP forwarding ? Par défaut, Linux ne transfère pas les paquets IP entre ses différentes interfaces. Activer net.ipv4.ip_forward permet au système de router les paquets reçus sur une interface vers une autre, ce qui est essentiel pour une passerelle. Sans cela, les clients ne pourront pas communiquer entre les deux réseaux. Pour appliquer immédiatement ce changement sans redémarrer, utilisez : sudo sysctl -p

Etape 21

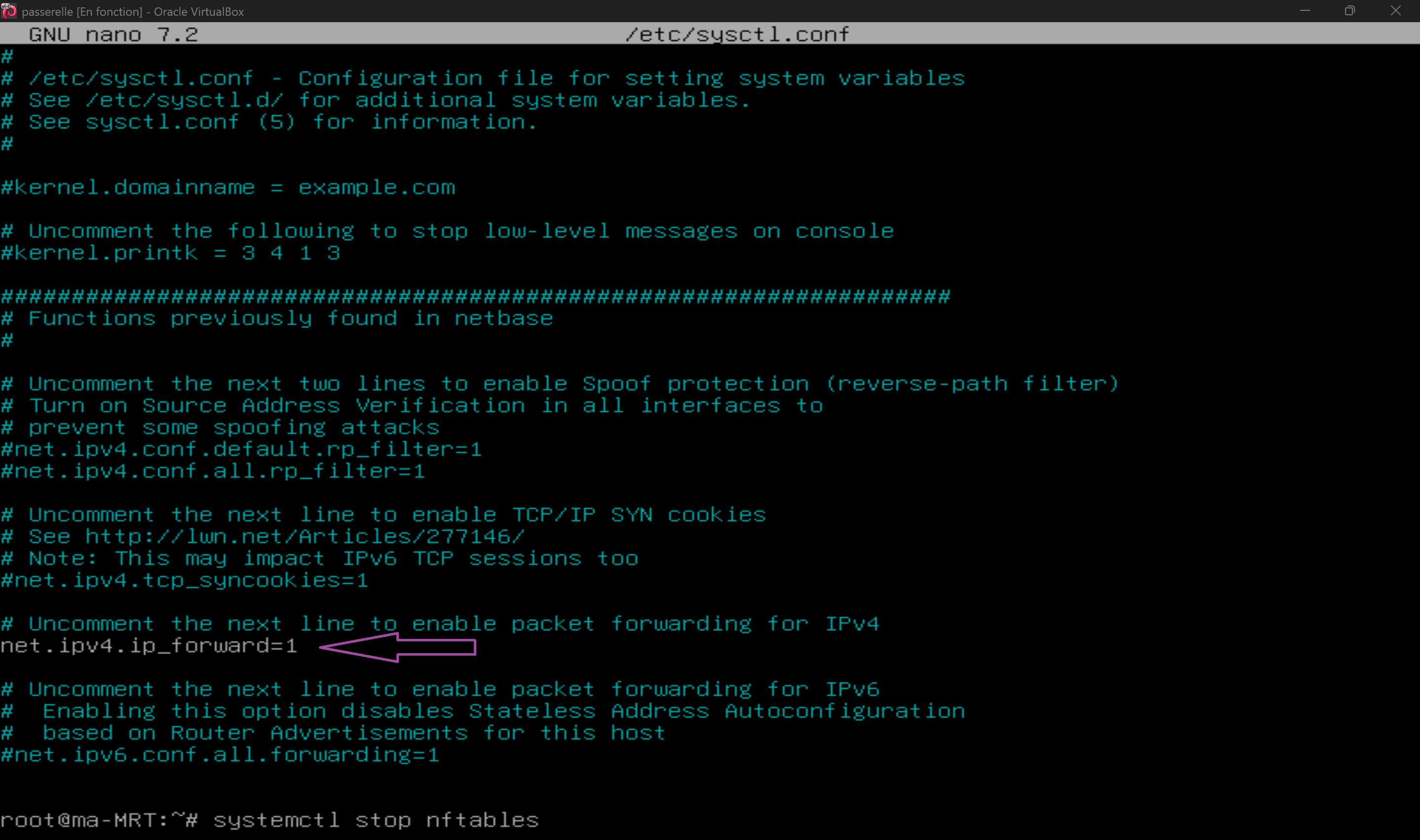

Désactiver le pare-feu

2 min

Desactiver temporairement le pare-feu nftables pour eviter les blocages pendant les tests.

Désactivez le pare-feu nftables pour éviter tout blocage pendant les tests. En production, il faudrait configurer correctement le pare-feu au lieu...

Désactiver le pare-feu
Capture de l etape 22

Explication

Désactivez le pare-feu nftables pour éviter tout blocage pendant les tests. En production, il faudrait configurer correctement le pare-feu au lieu de le désactiver.

Commande
sudo systemctl stop nftables

Details complementaires

Note de sécurité : Désactiver le pare-feu est acceptable en environnement de test, mais en production, il faut configurer des règles appropriées pour autoriser uniquement le trafic nécessaire.

Etape 22

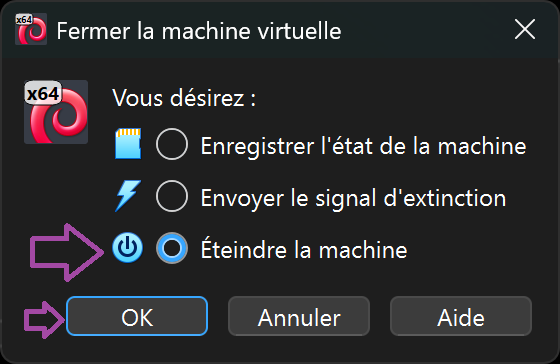

Éteindre la passerelle

2 min

Eteindre proprement la VM passerelle apres avoir termine sa configuration.

Fermez proprement la VM passerelle : cliquez sur Éteindre la machine, puis OK. La configuration de la passerelle est maintenant terminée.

Éteindre la passerelle
Capture de l etape 23

Explication

Fermez proprement la VM passerelle : cliquez sur Éteindre la machine, puis OK. La configuration de la passerelle est maintenant terminée.

Etape 23

Démarrer et configurer Client 1

2 min

Demarrer Client 1 et ouvrir son fichier de configuration reseau.

Lancez la VM client1. Une fois connecté, modifiez le fichier de configuration réseau.

Démarrer et configurer Client 1
Capture de l etape 24

Explication

Lancez la VM client1. Une fois connecté, modifiez le fichier de configuration réseau.

Commande
sudo nano /etc/network/interfaces
Etape 24

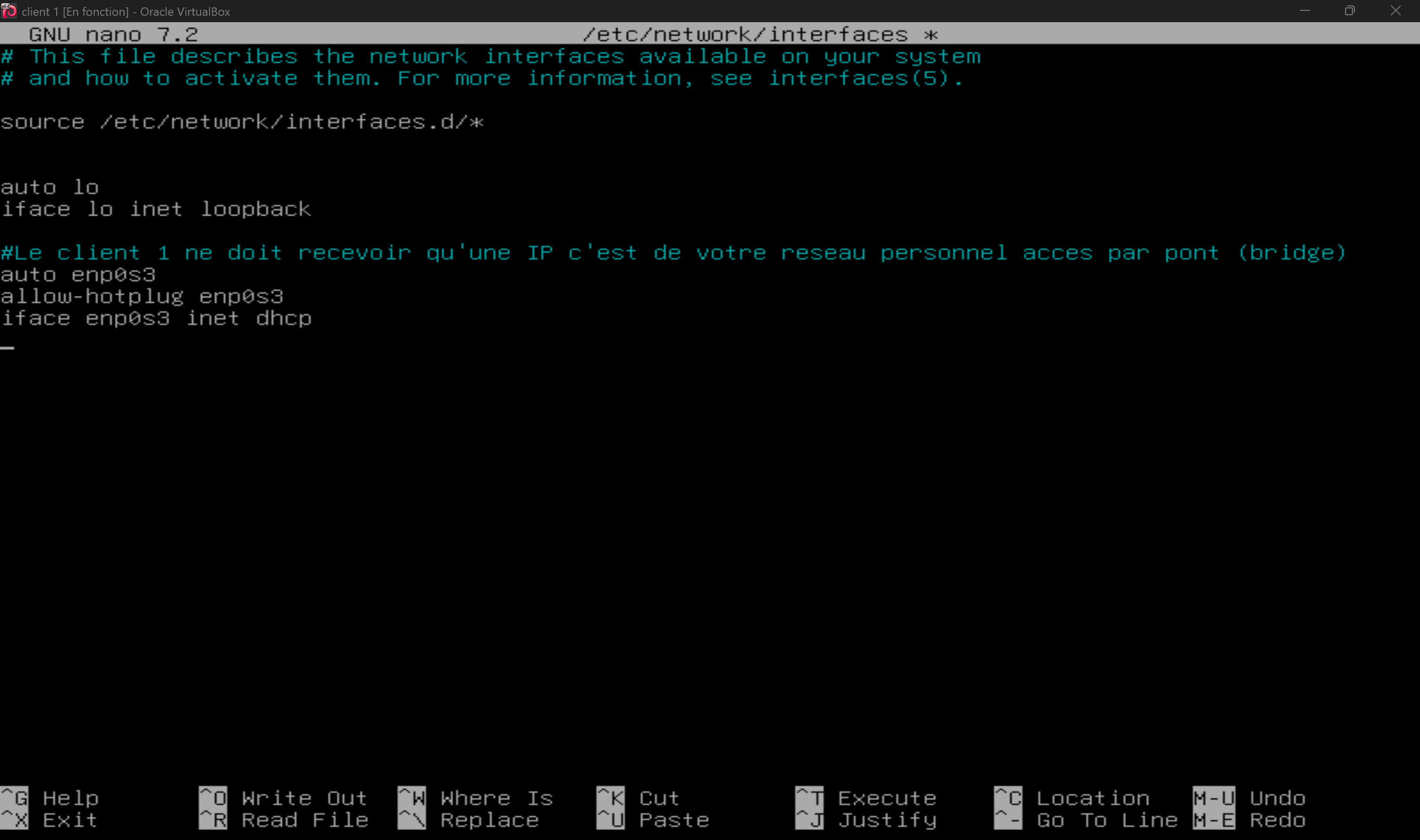

Configuration DHCP pour Client 1

2 min

Configurer l interface de Client 1 en DHCP pour obtenir une IP automatiquement depuis le routeur.

Configurez l'interface enp0s3 en mode DHCP. Client1 étant sur le réseau pont, il recevra automatiquement une IP de votre routeur.

Configuration DHCP pour Client 1
Capture de l etape 25

Explication

Configurez l'interface enp0s3 en mode DHCP. Client1 étant sur le réseau pont, il recevra automatiquement une IP de votre routeur.

Commande
auto lo
iface lo inet loopback

auto enp0s3
iface enp0s3 inet dhcp
Etape 25

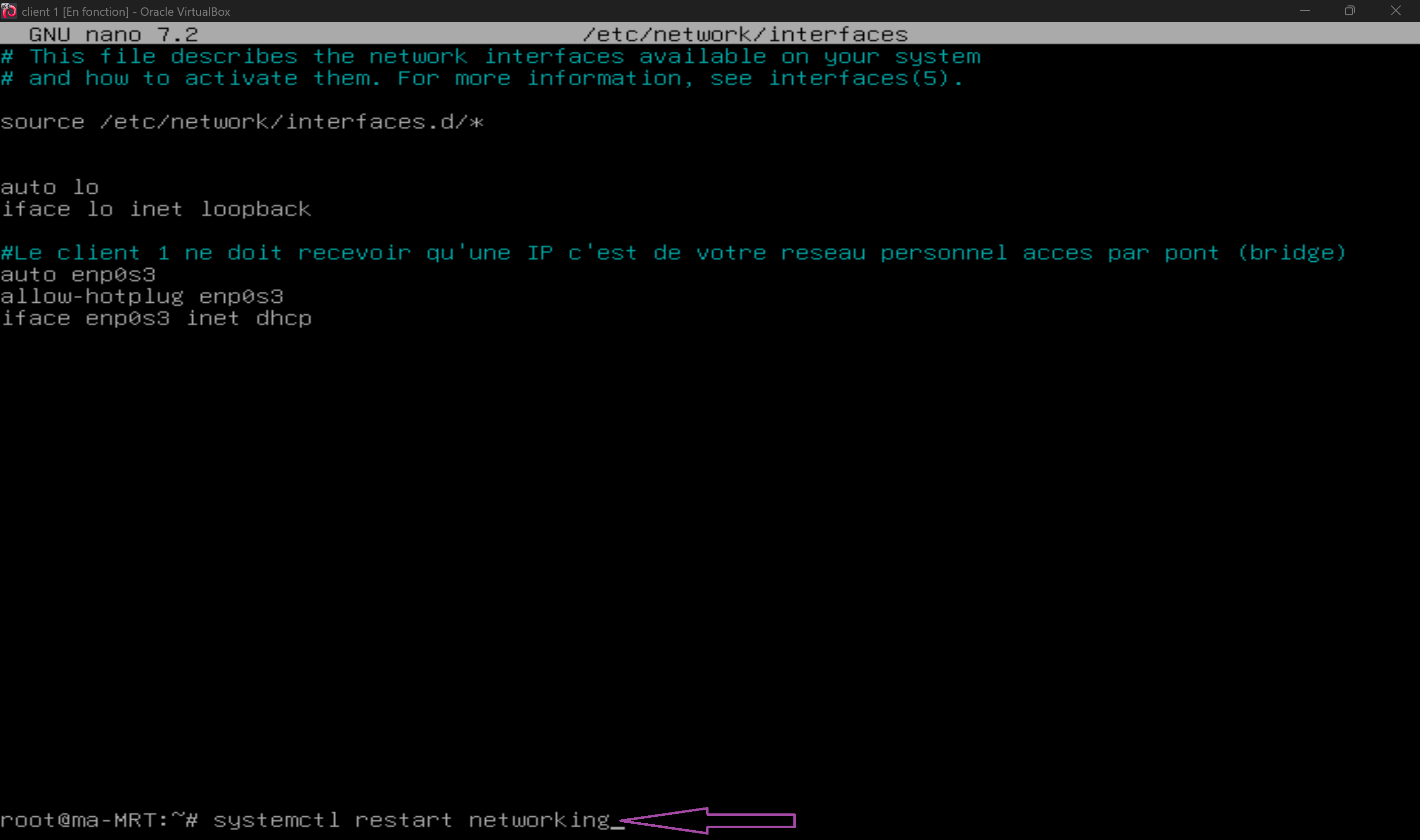

Redémarrer le réseau de Client 1

2 min

Redemarrer le service reseau de Client 1 pour appliquer la nouvelle configuration.

Redémarrez le service réseau pour appliquer la configuration.

Redémarrer le réseau de Client 1
Capture de l etape 26

Explication

Redémarrez le service réseau pour appliquer la configuration.

Commande
sudo systemctl restart networking
Etape 26 Etape cle

Ajouter une route vers le réseau privé

2 min

Ajouter une route statique sur Client 1 pour atteindre le reseau prive via la passerelle.

Vérifiez l'IP obtenue avec ip a. Ensuite, ajoutez une route pour atteindre le réseau privé 192.168.10.0/24 en passant par la passerelle. Cette comm...

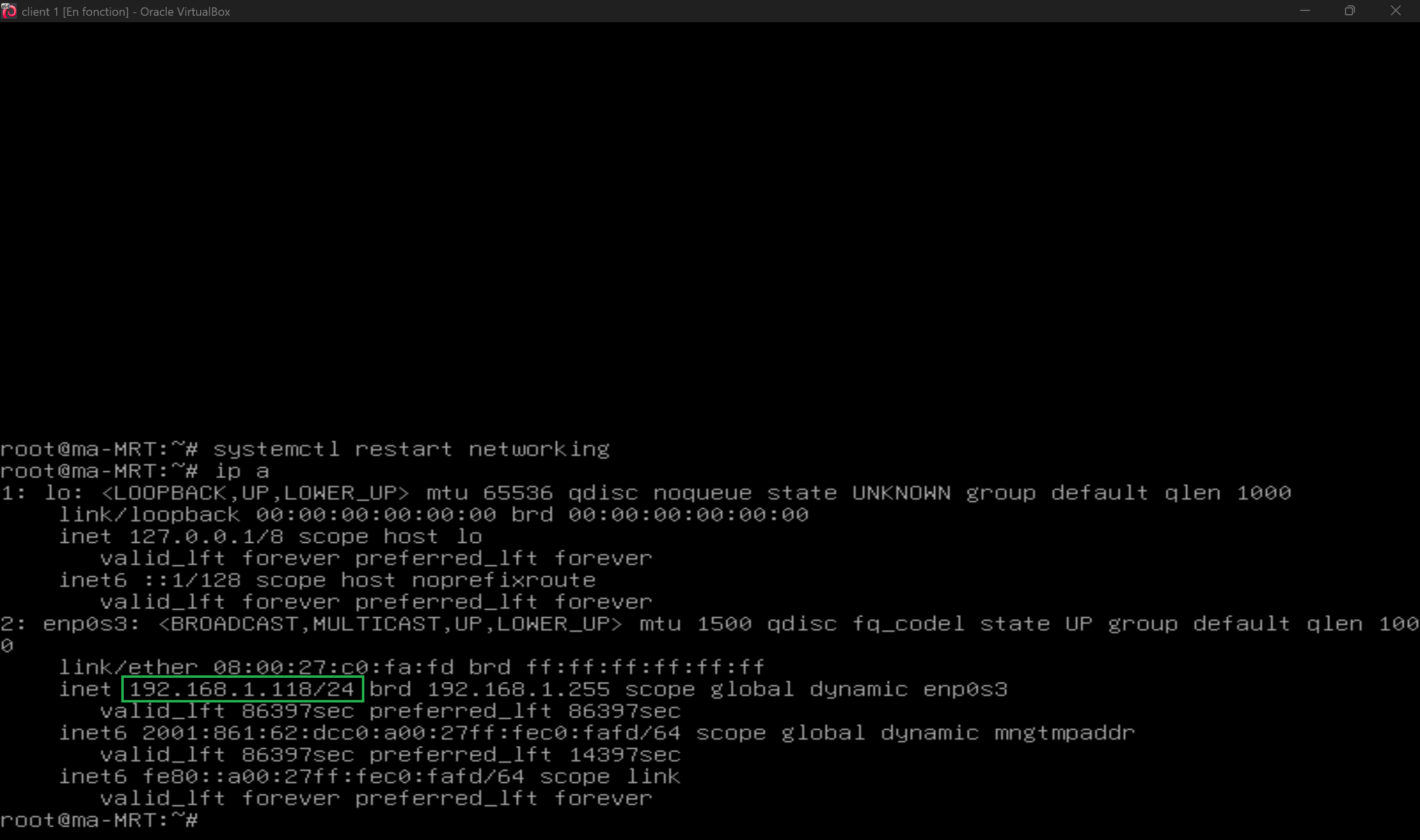

Ajouter une route vers le réseau privé
Capture de l etape 27

Explication

Vérifiez l'IP obtenue avec ip a. Ensuite, ajoutez une route pour atteindre le réseau privé 192.168.10.0/24 en passant par la passerelle. Cette commande indique à Client 1 que tout le trafic vers le réseau 192.168.10.0/24 doit passer par l'adresse IP de la passerelle.

Commande
ip a
sudo ip route add 192.168.10.0/24 via 192.168.1.66

Details complementaires

Explication de la commande de routage sudo ip route add 192.168.10.0/24 via 192.168.1.66 - 192.168.10.0/24 : Le réseau de destination (réseau privé) - via 192.168.1.66 : L'adresse de la passerelle (remplacez par l'IP réelle de enp0s3 de votre passerelle) Important : Cette route n'est pas persistente ! Elle sera perdue au redémarrage. Pour la rendre permanente, ajoutez up ip route add 192.168.10.0/24 via 192.168.1.66 dans le fichier /etc/network/interfaces sous la configuration de enp0s3.

Etape 27

Configuration de Client 2 - Étape 1

2 min

Demarrer Client 2 qui sera configure sur le reseau prive avec une IP statique.

Démarrez maintenant Client 2. Cette machine sera sur le réseau privé avec une IP statique.

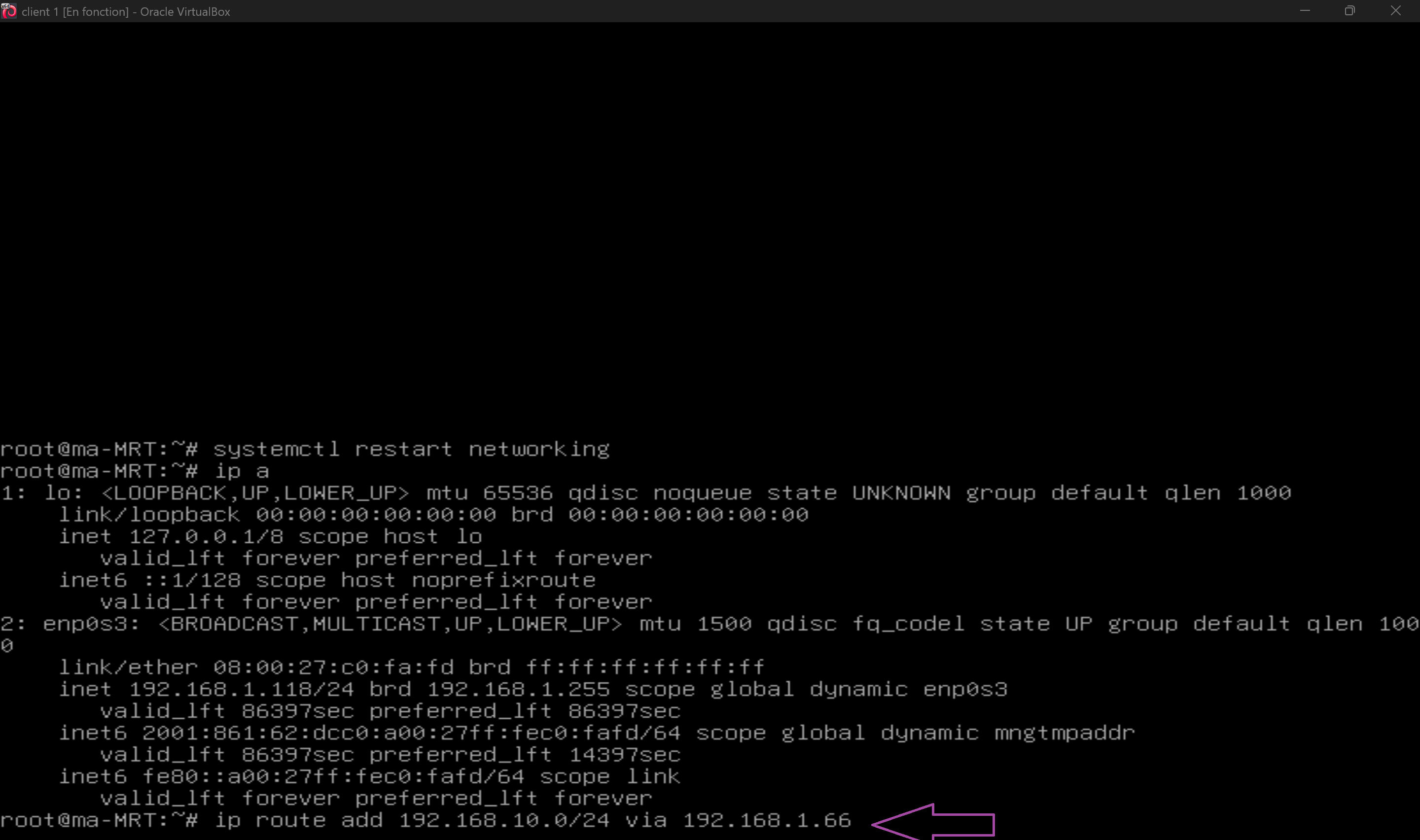

Configuration de Client 2 - Étape 1
Capture de l etape 28

Explication

Démarrez maintenant Client 2. Cette machine sera sur le réseau privé avec une IP statique.

Etape 28

Éditer la configuration réseau de Client 2

2 min

Ouvrir le fichier de configuration reseau de Client 2 pour definir son adressage.

Ouvrez le fichier de configuration réseau.

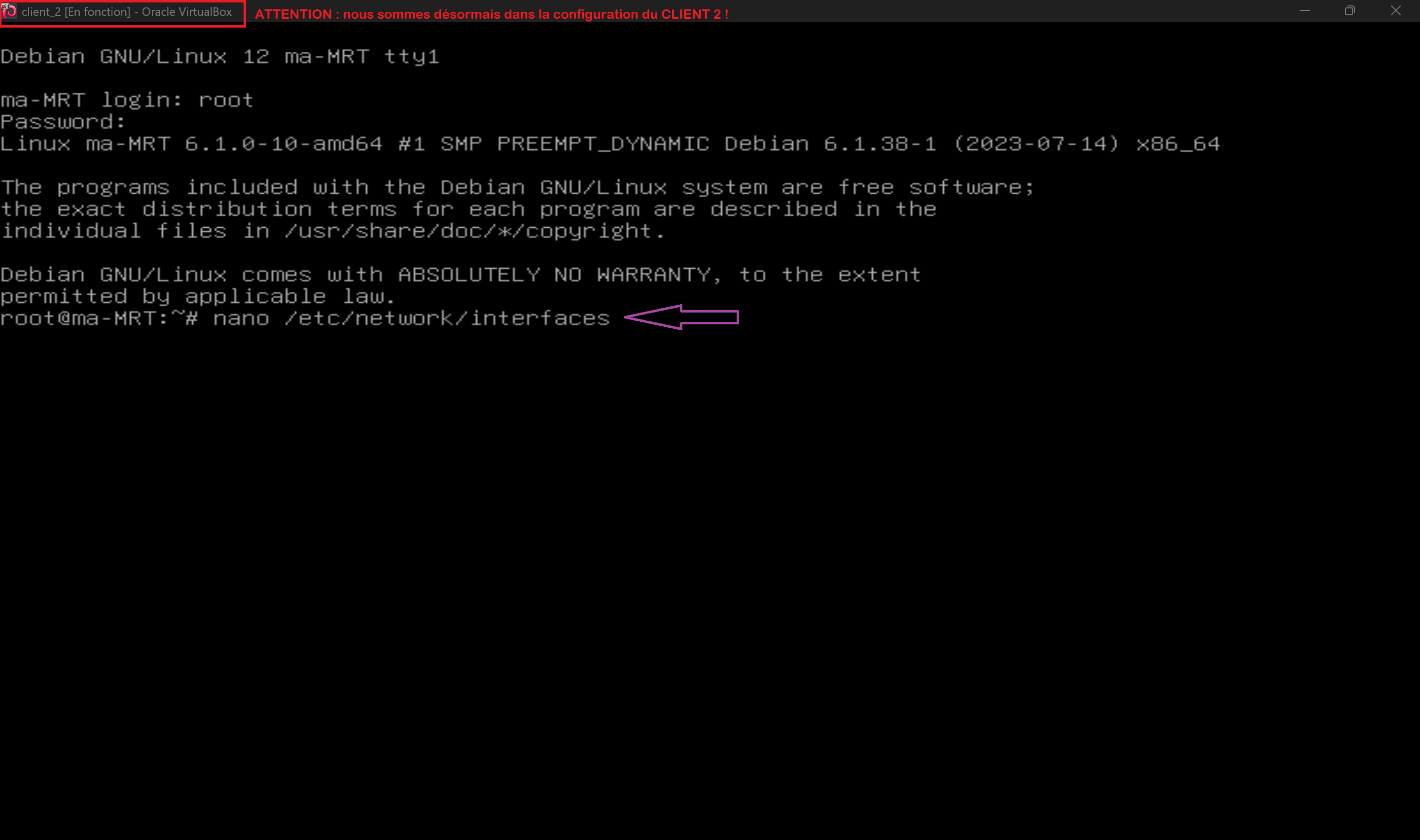

Éditer la configuration réseau de Client 2
Capture de l etape 29

Explication

Ouvrez le fichier de configuration réseau.

Commande
sudo nano /etc/network/interfaces
Etape 29 Etape cle

Configuration IP statique Client 2

2 min

Attribuer a Client 2 l adresse statique 192.168.10.2 avec la passerelle 192.168.10.1.

Configurez enp0s3 avec une IP statique sur le réseau privé (ex: 192.168.10.2) et définissez la passerelle comme étant 192.168.10.1.

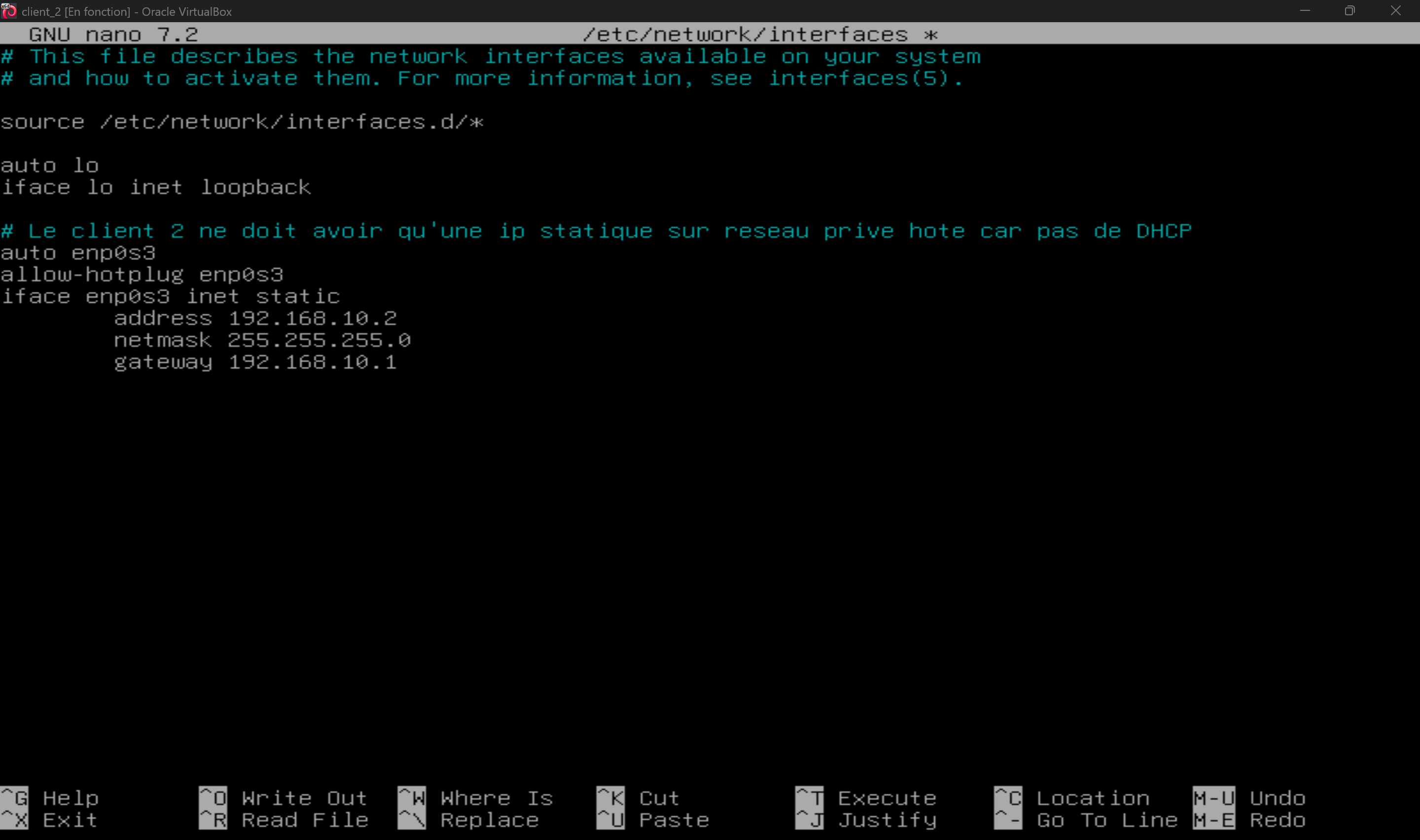

Configuration IP statique Client 2
Capture de l etape 30

Explication

Configurez enp0s3 avec une IP statique sur le réseau privé (ex: 192.168.10.2) et définissez la passerelle comme étant 192.168.10.1.

Commande
auto lo
iface lo inet loopback

auto enp0s3
iface enp0s3 inet static
    address 192.168.10.2
    netmask 255.255.255.0
    gateway 192.168.10.1

Details complementaires

L'option gateway 192.168.10.1 définit la passerelle par défaut pour Client 2. Tous les paquets destinés à un réseau externe passeront par cette passerelle.

Etape 30

Redémarrer le réseau de Client 2

2 min

Redemarrer le service reseau de Client 2 pour appliquer la configuration statique.

Redémarrez le service réseau pour appliquer la configuration.

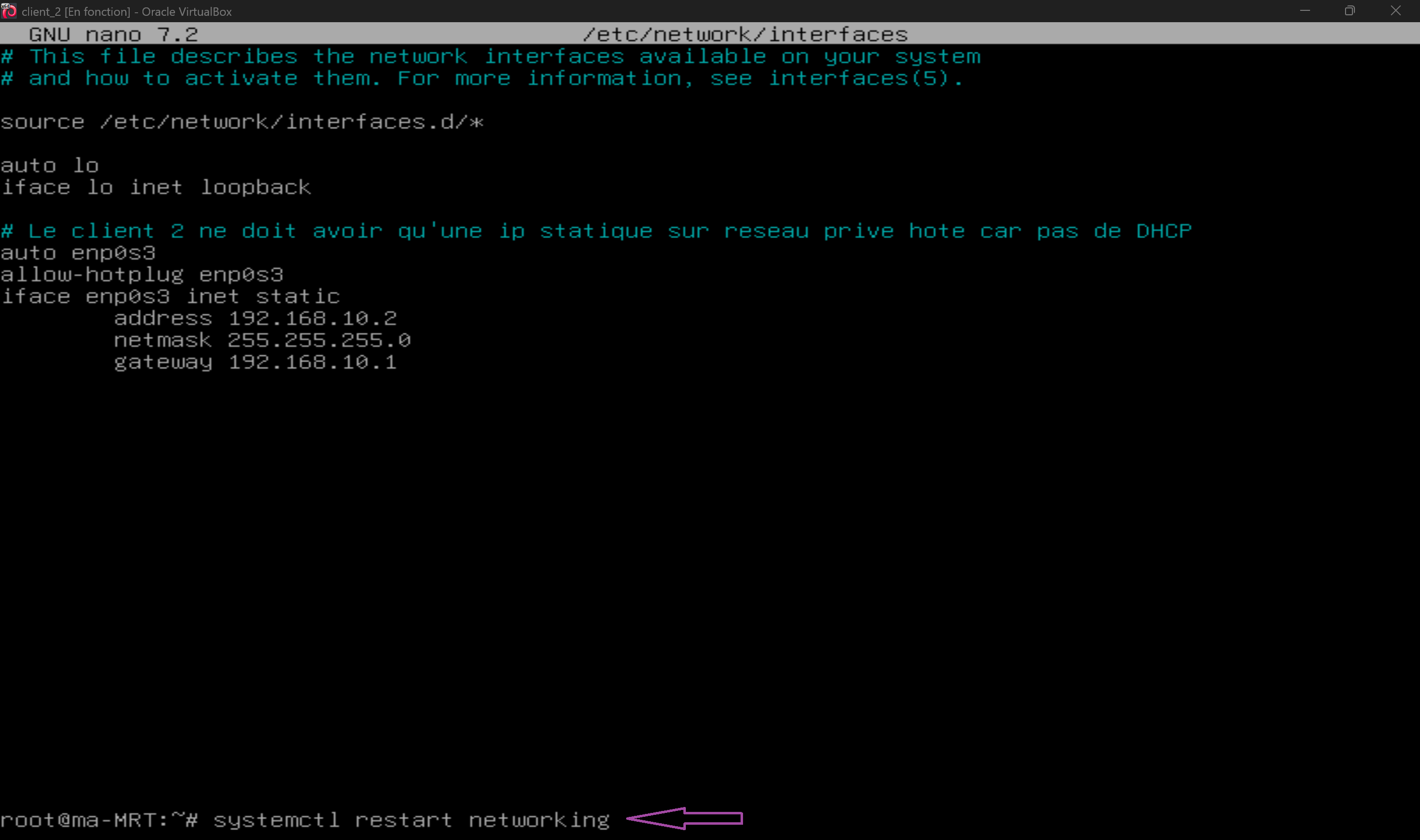

Redémarrer le réseau de Client 2
Capture de l etape 31

Explication

Redémarrez le service réseau pour appliquer la configuration.

Commande
sudo systemctl restart networking
Etape 31

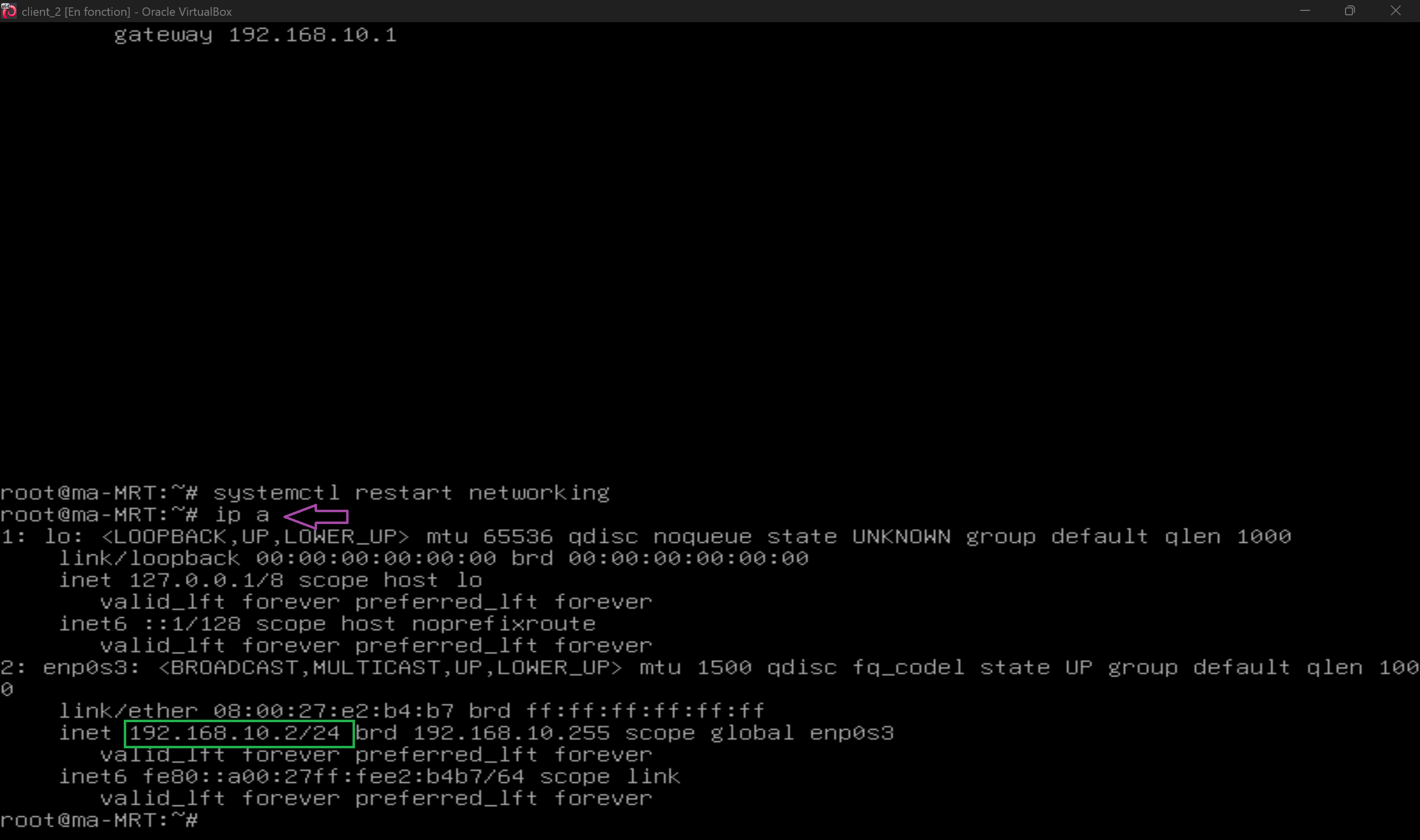

Vérifier la configuration de Client 2

2 min

Verifier que Client 2 a bien l adresse IP statique 192.168.10.2 configuree.

Vérifiez que Client 2 a bien reçu l'IP statique 192.168.10.2.

Vérifier la configuration de Client 2
Capture de l etape 32

Explication

Vérifiez que Client 2 a bien reçu l'IP statique 192.168.10.2.

Commande
ip a
Etape 32 Etape cle

Ajouter une route vers le réseau pont

2 min

Ajouter une route statique sur Client 2 pour atteindre le reseau pont via la passerelle.

Ajoutez une route pour que Client 2 puisse atteindre le réseau pont (192.168.1.0/24) via la passerelle. Remplacez 192.168.1.0/24 par votre plage ré...

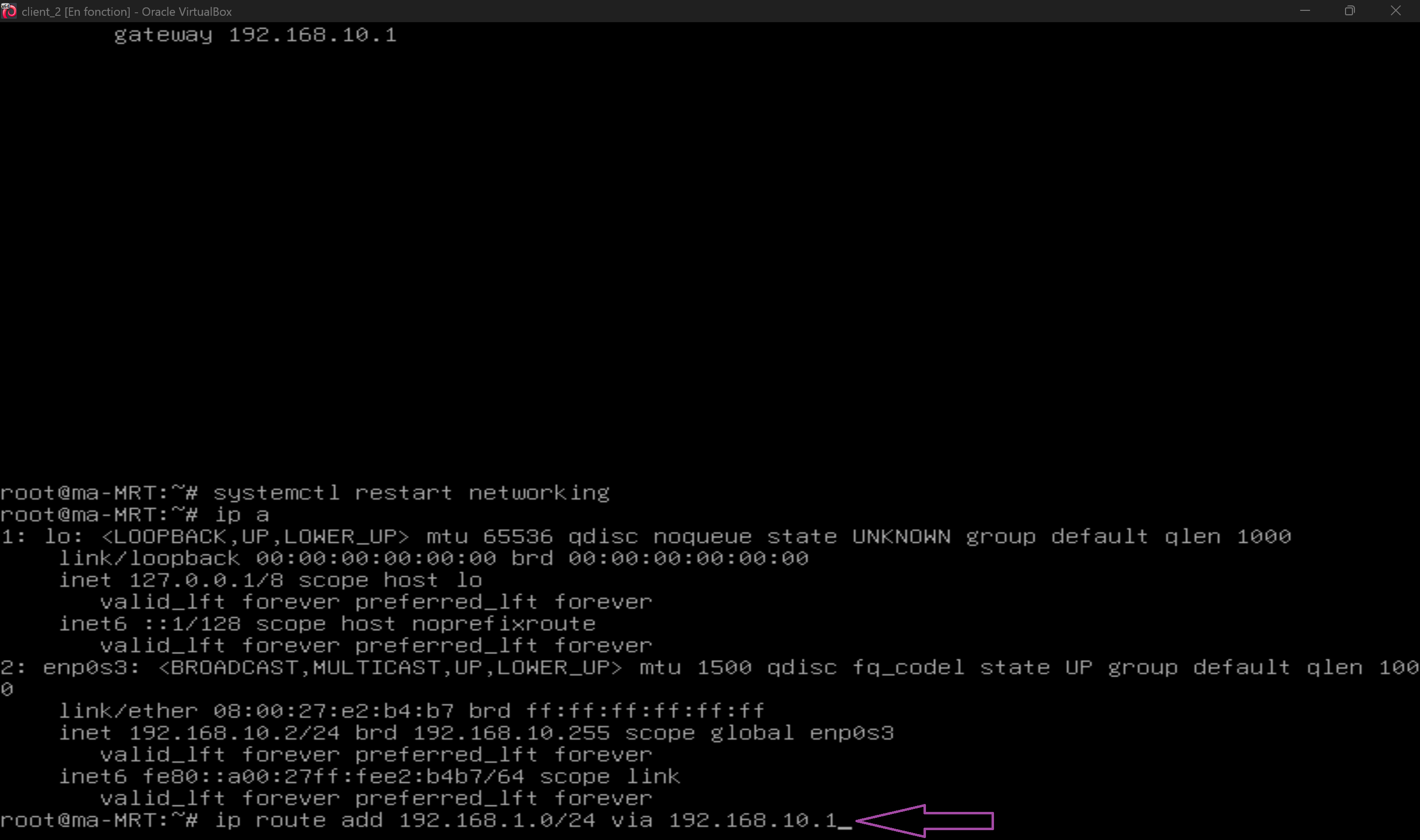

Ajouter une route vers le réseau pont
Capture de l etape 33

Explication

Ajoutez une route pour que Client 2 puisse atteindre le réseau pont (192.168.1.0/24) via la passerelle. Remplacez 192.168.1.0/24 par votre plage réseau réelle si différente.

Commande
sudo ip route add 192.168.1.0/24 via 192.168.10.1

Details complementaires

Cette route permet à Client 2 de joindre le réseau "pont" (où se trouve Client 1) via la passerelle 192.168.10.1.

Etape 33 Etape cle

Test : Ping de Client 2 vers Client 1

2 min

Valider la communication de Client 2 vers Client 1 a travers la passerelle.

Depuis Client 2, testez la connexion vers Client 1 en utilisant un ping. Si les paquets répondent, cela prouve que la passerelle route correctement...

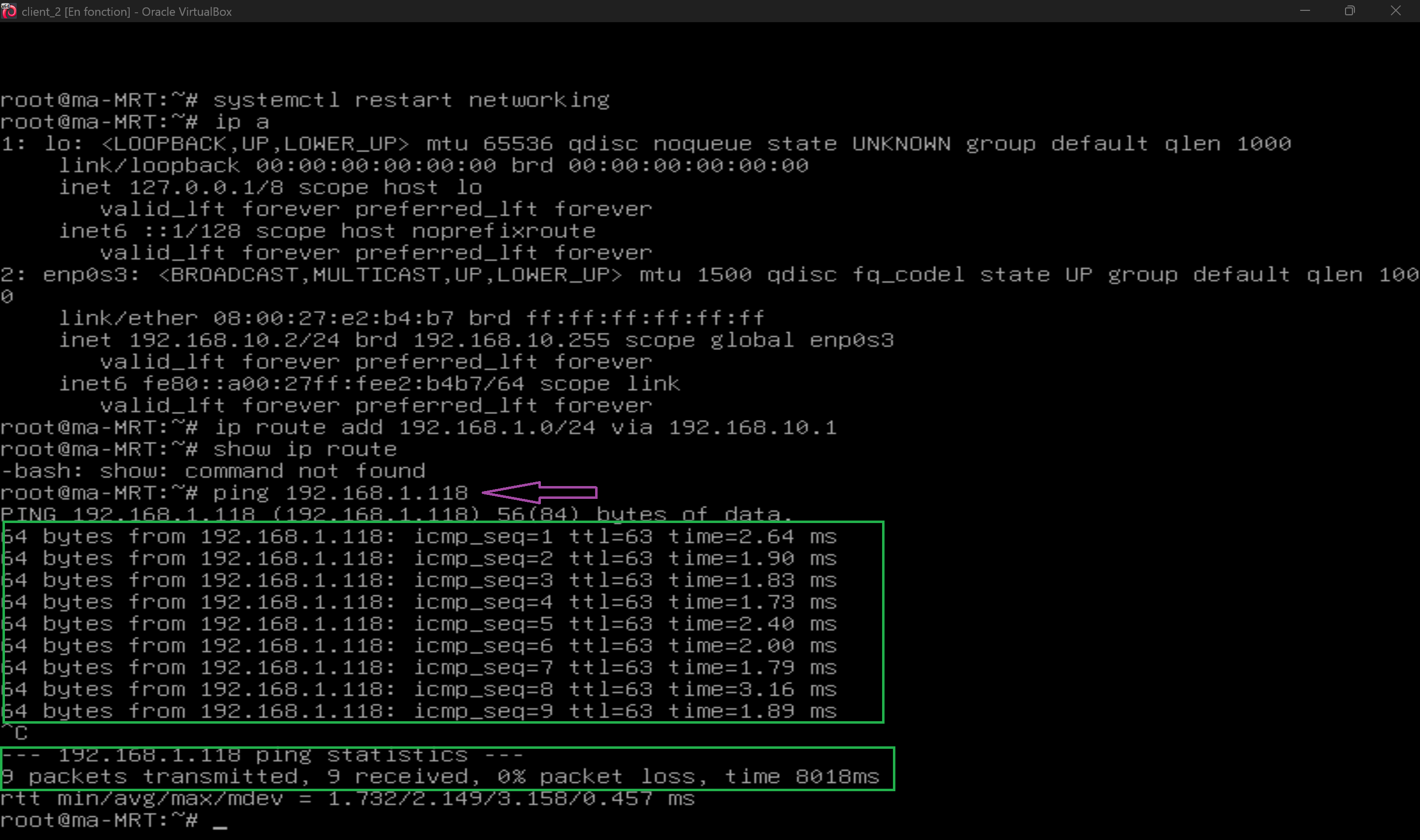

Test : Ping de Client 2 vers Client 1
Capture de l etape 34

Explication

Depuis Client 2, testez la connexion vers Client 1 en utilisant un ping. Si les paquets répondent, cela prouve que la passerelle route correctement le trafic entre les deux réseaux !

Commande
ping 192.168.1.118

Details complementaires

Que se passe-t-il pendant un ping ?

  • Client 2 (192.168.10.2) envoie un paquet ICMP vers Client 1 (192.168.1.118)
  • Client 2 consulte sa table de routage et voit que 192.168.1.0/24 passe par 192.168.10.1
  • Le paquet est envoyé à la passerelle (192.168.10.1)
  • La passerelle reçoit le paquet sur enp0s8 et le transfère vers enp0s3 (IP forwarding)
  • Client 1 reçoit le paquet et répond
  • La réponse fait le chemin inverse jusqu'à Client 2
Etape 34 Etape cle

Test : Ping de Client 1 vers Client 2

2 min

Confirmer la communication bidirectionnelle en testant le ping de Client 1 vers Client 2.

Depuis Client 1, testez la connexion inverse vers Client 2. Le ping doit fonctionner dans les deux sens, confirmant que la passerelle route correct...

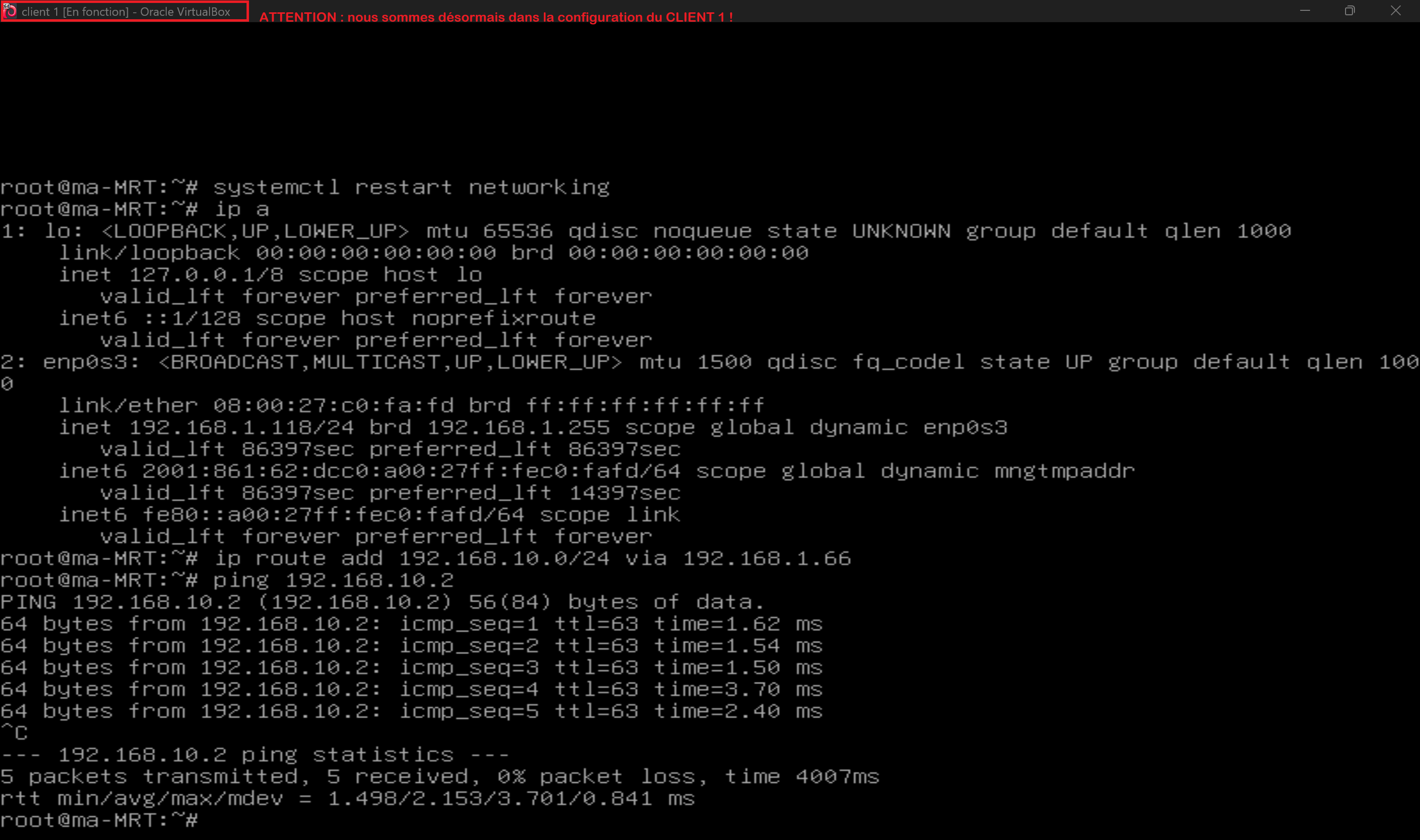

Test : Ping de Client 1 vers Client 2
Capture de l etape 35

Explication

Depuis Client 1, testez la connexion inverse vers Client 2. Le ping doit fonctionner dans les deux sens, confirmant que la passerelle route correctement le trafic bidirectionnel.

Commande
ping 192.168.10.2

Details complementaires

Succès ! Les deux clients communiquent via la passerelle. Votre infrastructure réseau est fonctionnelle !

Etape 35

Depannage

8 min

Diagnostiquer les problemes courants de routage, d IP forwarding et de configuration reseau.

Verifier les routes, l IP forwarding et les interfaces si la communication ne passe pas.

Details

Dépannage Voici les problèmes les plus courants lors de la configuration d'une passerelle et leurs solutions. Les clients ne peuvent pas ping la passerelle Vérifications : Le ping fonctionne dans un sens mais pas l'autre Cause : Probablement une route manquante sur un des clients. Solution : Vérifiez les tables de routage des deux clients : Erreur "Network is unreachable" Cause : Aucune route ne permet d'atteindre le réseau de destination. Solution : Ajoutez la route manquante avec ip route add Le ping échoue avec "Destination Host Unreachable" Causes possibles :

  • L'IP forwarding n'est pas activé sur la passerelle
  • Un pare-feu bloque les paquets
  • Les machines ne sont pas sur les bons réseaux VirtualBox

Solutions : Les routes disparaissent après un redémarrage Cause : Les commandes ip route add ne sont pas persistantes. Solution : Ajoutez les routes dans /etc/network/interfaces : Conseil : Utilisez tcpdump pour capturer le trafic réseau et diagnostiquer où les paquets sont perdus : sudo tcpdump -i enp0s3 icmp Commandes et extraits utiles:

  • # Sur la passerelle - Vérifier les IPs

ip a

# Vérifier que les deux interfaces sont UP # enp0s3 doit avoir une IP du réseau pont # enp0s8 doit avoir 192.168.10.1

# Tester le ping depuis la passerelle vers elle-même ping -c 3 192.168.10.1

  • # Sur Client 1 - Vérifier la route vers 192.168.10.0/24

ip route # Doit contenir : 192.168.10.0/24 via 192.168.1.66 (IP passerelle)

# Sur Client 2 - Vérifier la route vers 192.168.1.0/24 ip route # Doit contenir : 192.168.1.0/24 via 192.168.10.1

  • # Vérifier l'IP forwarding

cat /proc/sys/net/ipv4/ip_forward # Doit retourner 1 (activé)

# Si retourne 0, activer temporairement sudo sysctl -w net.ipv4.ip_forward=1

# Vérifier l'état du pare-feu sudo systemctl status nftables sudo systemctl status iptables

# Désactiver temporairement pour tester sudo systemctl stop nftables

  • # Dans /etc/network/interfaces

auto enp0s3 iface enp0s3 inet dhcp up ip route add 192.168.10.0/24 via 192.168.1.66

  • # Sur la passerelle - Vérifier les IPs

ip a

# Vérifier que les deux interfaces sont UP # enp0s3 doit avoir une IP du réseau pont # enp0s8 doit avoir 192.168.10.1

# Tester le ping depuis la passerelle vers elle-même ping -c 3 192.168.10.1

  • # Sur Client 1 - Vérifier la route vers 192.168.10.0/24

ip route # Doit contenir : 192.168.10.0/24 via 192.168.1.66 (IP passerelle)

# Sur Client 2 - Vérifier la route vers 192.168.1.0/24 ip route # Doit contenir : 192.168.1.0/24 via 192.168.10.1

  • # Vérifier l'IP forwarding

cat /proc/sys/net/ipv4/ip_forward # Doit retourner 1 (activé)

# Si retourne 0, activer temporairement sudo sysctl -w net.ipv4.ip_forward=1

# Vérifier l'état du pare-feu sudo systemctl status nftables sudo systemctl status iptables

# Désactiver temporairement pour tester sudo systemctl stop nftables

  • # Dans /etc/network/interfaces

auto enp0s3 iface enp0s3 inet dhcp up ip route add 192.168.10.0/24 via 192.168.1.66

Conclusion

La passerelle Debian relie maintenant deux reseaux distincts, avec des interfaces configurees proprement, le forwarding IP active et des routes valides des deux cotes.

  • Ajouter du NAT pour donner un acces Internet au reseau prive
  • Mettre en place des regles nftables au lieu de couper le pare-feu
  • Enchainer avec le serveur DHCP puis le DNS sur cette passerelle

Aller plus loin
